Torcedora tubular de alta velocidad para la producción de cordón de acero para hormigón pretensado 1×7 (cordón PC) y cables de acero galvanizado/inoxidable 1+6. Seis alambres se desbobinan desde el interior del tubo giratorio, se retuercen alrededor de un alambre central sin torsión y salen como un cordón geométricamente estable y libre de tensiones, a una velocidad de jaula de hasta 1200 rpm.

Descripción del Producto

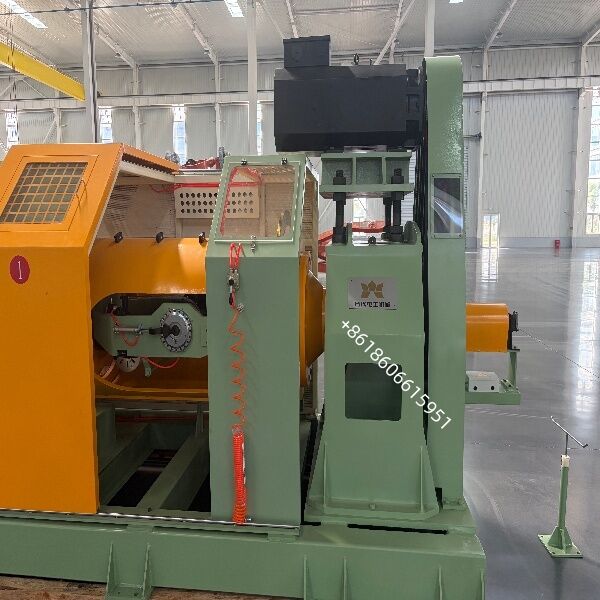

Torcedora tubular · Modelo TG-630/1+6 · Para cordón de acero para hormigón pretensado 1×7 y cable de acero 1+6

La Máquina Torcedora Tubular 630/1+6 es un sistema de torcido de alta velocidad y sin torsión diseñado para fabricantes de cordón de acero para hormigón pretensado (PC) según ASTM A416 / A779, EN 10138, GB/T 5224 e ISO 6934-3. Coloca seis alambres exteriores (enrollados en bobinas de 630 mm transportadas dentro del tubo giratorio) alrededor de un alambre central estacionario, produciendo la estructura estándar de cordón 1×7 utilizada en la construcción de hormigón postensado y pretensado.

Dado que las bobinas de desbobinado giran con el tubo en lugar de contrarrotar, la máquina imparte cero torsión inversa a los alambres individuales. El resultado es un cordón con un paso de hélice uniforme, un diámetro constante, baja relajación y un excelente rendimiento de adherencia con el hormigón, las tres propiedades que determinan si un cordón pasa las pruebas de tracción y relajación de tensión.

Cinemática Tubular Verdadera, Sin Torsión
Seis bobinas de 630 mm alojadas dentro de un tubo de acero equilibrado dinámicamente. Los alambres se desbobinan sin inversión, por lo que no hay torsión residual, ni "resorte" en el cordón terminado, ni daños en el alambre.

Engranajes endurecidos y rectificados
Juego de engranajes de cambio para la selección del paso de hélice, más variante sin escalonamiento bajo pedido. Precisión del paso ≤ ±1%, repetible bobina a bobina y lote a lote.

Tensión individual del alambre
Tensión de desbobinado controlada por polvo magnético o servo, 5-60 N por alambre, deriva ≤ ±5% durante 8 h. Elimina alambres exteriores sueltos y fluctuaciones de diámetro.

Tubo de seguridad de longitud completa
Tubo giratorio encerrado por una guarda de acero estacionaria con puertas de acceso interbloqueadas, liberación de puerta a velocidad cero y parada de emergencia de doble canal (ISO 13849-1, Cat. 3).

Capacidad de alta velocidad
Velocidad de jaula de hasta 1200 rpm (dependiente del producto y del equilibrio). Soporte de doble rodamiento, equilibrado dinámico ISO 21940 G6.3, vibración ≤ 2.8 mm/s a plena velocidad.

Control PLC + HMI
Visualización en tiempo real de rpm, paso de hélice, velocidad lineal, contador de metros, tensión y alarmas. 50 recetas de producto, Ethernet/Modbus TCP, OPC-UA opcional para enlace MES.

Garantía de Calidad y Postventa
Prueba de Aceptación de Fábrica (FAT)
Funcionamiento sin carga ≥ 2 h a 1200 rpm, vibración ≤ 2.8 mm/s
Precisión del paso de hélice ≤ ±1% sobre 100 m
Estabilidad de tensión ≤ ±5% durante 8 h
Diámetro del cordón dentro de ±0.15 mm, sin ovalidad > 3%
Prueba del circuito de seguridad según ISO 13849-1, Cat. 3
Documentación y soporte
Dibujo GA, P&ID, esquema eléctrico, lista de terminales
Manual de operación y mantenimiento (EN / CN / RU / ES)
Lista de piezas con códigos OEM, lista de herramientas, declaración CE
Instalación in situ, puesta en marcha y formación del operador
12 meses de garantía, envío de repuestos en 72 h desde stock
Diagnóstico remoto vía VPN / TeamViewer

Dirección de operación:

Máquina de mano derecha, es decir, de cara al dispositivo de operación, desbobinado a la izquierda y recogida a la derecha

Color:

Cuerpo principal del equipo: Verde pálido RAL 6021 (acabado arrugado)
Pares giratorios: Amarillo sol RAL 1037
Cuerpo principal de la guarda: Verde pálido RAL 6021 (acabado arrugado)
Paneles de puerta corredera: Amarillo sol RAL 1037
Interior de la guarda: Blanco ostra RAL 1013
Carcasa de control: Gris guijarro RAL 7032
