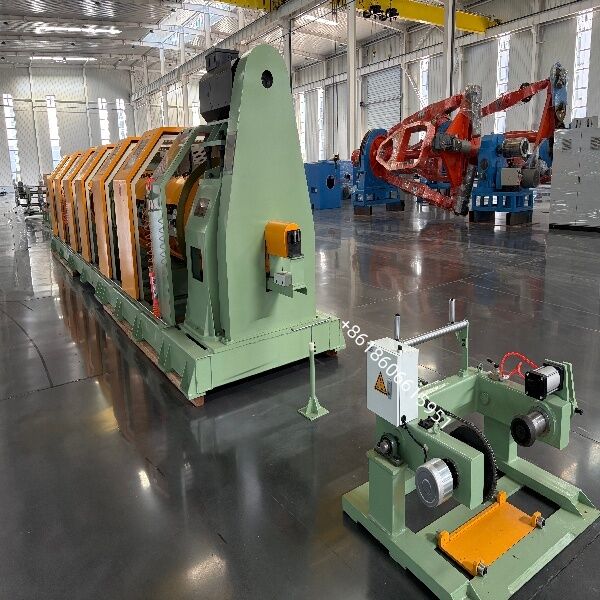

Máquina de trenzado de acero PC 630/1+6 Acero al carbono de alta resistencia

Máquina de Trenzado de Acero PC 630/1+6 de Acero al Carbono de Alta Resistencia

Trenzadota tubular de alta velocidad para la producción de alambre de acero pretensado para hormigón (alambre PC) de 1×7 y cables de acero galvanizado/inoxidable de 1+6. Seis alambres se desenrollan desde el interior del tubo giratorio, se retuercen alrededor de un alambre central sin torsión y salen como un alambre geométricamente estable y libre de tensiones, a una velocidad de jaula de hasta 1200 rpm.

Descripción del Producto

Trenzadota tubular · Modelo TG-630/1+6 · Para alambre de acero pretensado para hormigón de 1×7 y cable de acero de 1+6

La Máquina Trenzadota Tubular 630/1+6 es un sistema de trenzado de alta velocidad y libre de torsión diseñado para fabricantes de alambre de acero pretensado para hormigón (PC) según ASTM A416 / A779, EN 10138, GB/T 5224 e ISO 6934-3. Coloca seis alambres exteriores (enrollados en bobinas de 630 mm transportadas dentro del tubo giratorio) alrededor de un alambre central estacionario, produciendo la estructura estándar de alambre de 1×7 utilizada en la construcción de hormigón postensado y pretensado.

Dado que las bobinas de desenrollado giran con el tubo en lugar de contrarrotar, la máquina imparte cero torsión inversa a los alambres individuales. El resultado es un alambre con un paso de hélice uniforme, un diámetro constante, baja relajación y un excelente rendimiento de adherencia con el hormigón, las tres propiedades que determinan si un alambre pasa las pruebas de tracción y relajación de tensión.

Garantía de Calidad y Postventa
Prueba de Aceptación en Fábrica (FAT)
Funcionamiento en vacío ≥ 2 h a 1200 rpm, vibración ≤ 2.8 mm/s
Precisión del paso de hélice ≤ ±1% en 100 m
Estabilidad de la tensión ≤ ±5% en 8 h
Diámetro del alambre dentro de ±0.15 mm, sin ovalidad > 3%
Prueba del circuito de seguridad según ISO 13849-1, Cat. 3
Documentación y soporte
Dibujo GA, P&ID, esquema eléctrico, lista de terminales
Manual de operación y mantenimiento (EN / CN / RU / ES)
Lista de piezas con códigos OEM, lista de herramientas, declaración CE
Instalación in situ, puesta en marcha y formación del operador
12 meses de garantía, envío de repuestos en 72 h desde stock
Diagnóstico remoto a través de VPN / TeamViewer

Dirección de operación:

La máquina de mano derecha, es decir, de cara al funcionamiento del dispositivo, el desenrollado a la izquierda y el enrollado a la derecha

Color:

Cuerpo principal del equipo: RAL 6021 Verde Claro (acabado arrugado)
Partes giratorias: RAL 1037 Amarillo Sol
Cuerpo principal de la protección: RAL 6021 Verde Claro (acabado arrugado)
Paneles de puerta deslizante: RAL 1037 Amarillo Sol
Interior de la protección: RAL 1013 Blanco Ostra
Carcasa de control: RAL 7032 Gris Guijarro
