Máquina de Trenzado Tubular Hilo de acero pretensado Máquina de Trenzado 630/1+6

Máquina trenzadora tubular Acero pretensado Alambre trenzado Máquina trenzadora 630/1+6

Trenza tubular de alta velocidad para la producción de alambre de acero pretensado (alambre PC) 1x7 y cables de acero galvanizado/inoxidable 1+6. Seis alambres se desenrollan desde el interior del tubo giratorio, se retuercen alrededor de un alambre central sin torsión y salen como un alambre geométricamente estable y aliviado de tensiones, a una velocidad de jaula de hasta 1200 rpm.

Descripción general del producto

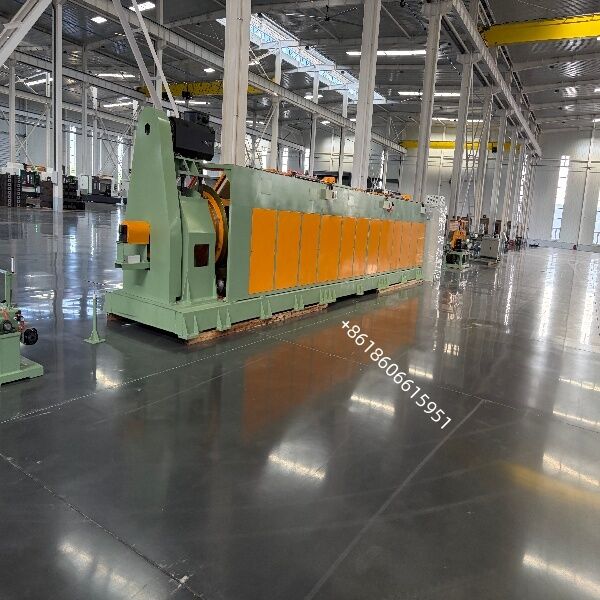

Trenza tubular · Modelo TG-630/1+6 · Para alambre de acero pretensado 1x7 y cable 1+6

La Máquina Trenzadora Tubular 630/1+6 es un sistema de trenzado de alta velocidad y sin torsión diseñado para fabricantes de alambre de acero pretensado (PC) según ASTM A416 / A779, EN 10138, GB/T 5224 e ISO 6934-3. Coloca seis alambres exteriores (enrollados en bobinas de 630 mm transportadas dentro del tubo giratorio) alrededor de un alambre central estacionario, produciendo la estructura estándar de alambre 1x7 utilizada en la construcción de hormigón postensado y pretensado.

Debido a que los carretes de desenrollado giran con el tubo en lugar de contrarrotar, la máquina imparte cero torsión inversa a los alambres individuales. El resultado es un alambre con un paso de trenzado uniforme, un diámetro constante, baja relajación y un excelente rendimiento de adherencia con el hormigón, las tres propiedades que determinan si un alambre supera las pruebas de tracción y de relajación de tensiones.

Garantía de calidad y posventa
Prueba de aceptación en fábrica (FAT)
Funcionamiento en vacío ≥ 2 h a 1200 rpm, vibración ≤ 2,8 mm/s
Precisión del paso de trenzado ≤ ±1% sobre 100 m
Estabilidad de la tensión ≤ ±5% durante 8 h
Diámetro del alambre dentro de ±0,15 mm, sin ovalidad > 3%
Prueba del circuito de seguridad según ISO 13849-1, Cat. 3
Documentación y soporte
Dibujo de conjunto, P&ID, esquema eléctrico, lista de terminales
Manual de operación y mantenimiento (EN / CN / RU / ES)
Lista de piezas con códigos OEM, lista de herramientas, declaración CE
Instalación in situ, puesta en marcha y formación del operador
12 meses de garantía, envío de repuestos en 72 h desde stock
Diagnóstico remoto a través de VPN / TeamViewer
