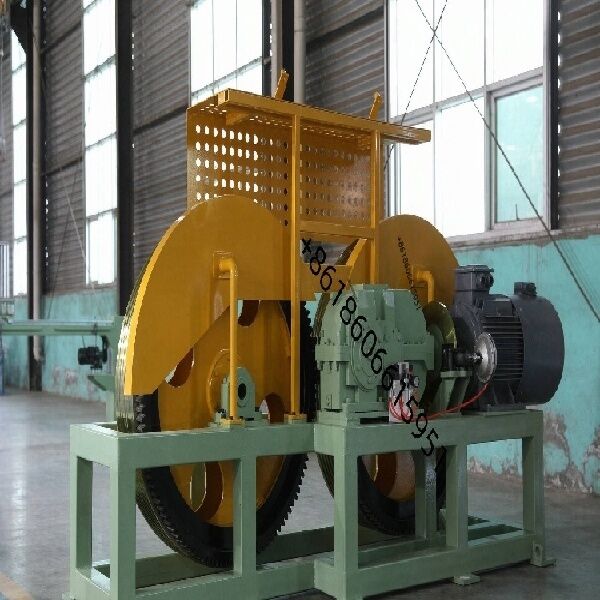

Línea de fijación de cuerda de alambre de acero tubular de bajo ruido con paso controlado por frecuencia

Línea de trenzado de cable de acero tubular de bajo ruido con paso de encordado controlado por frecuencia

Especificación
La máquina de trenzado tubular de alta velocidad está diseñada para trenzar alambres de acero, alambres de cobre, alambres de aluminio y varios conductores de cable. Se utiliza ampliamente en la producción de cables de acero, cables de alimentación, cables de control, cables de comunicación y cables especiales.
Con alta velocidad de rotación, operación estable, baja vibración y rendimiento de trenzado preciso, la máquina garantiza una excelente calidad del producto y una alta eficiencia de producción. La robusta estructura tubular, el avanzado sistema de transmisión y los fiables controles eléctricos la hacen adecuada para la producción industrial continua.
La máquina se puede personalizar según el diámetro del alambre, la estructura del hilo, el tamaño del carrete y los requisitos de producción.

Parámetros técnicos principales

6 jaula de trenzado de bobinas

• Especificación del carrete de desbobinado: PND630mm
• Velocidad máxima de rotación de la jaula: 700 rpm
• Potencia del motor principal: 55 kW (CA)
• Método de tensado de la cuna: Tensado por histéresis; ajustable en línea
• Carga/descarga del carrete: Liberación/sujeción neumática; mecanismo antirretroceso de doble cilindro entrelazado
• Protección contra rotura de alambre: Sensor de contacto
• Método de soporte de la jaula: Dos juegos de soportes de cojinetes (configuración 3+3)
• Lubricación del soporte del cojinete: Baño de aceite/lubricación circulante; monitorización de alta temperatura; protección de apagado automático
• Enhebrado de la jaula: Enhebrado externo; entrada conveniente
• Material del orificio guía del alambre: Matriz de carburo de tungsteno
• Método de accionamiento de la jaula: Accionamiento trasero; instalación vertical
• Método de frenado: Freno de disco neumático
• Método de parada por rotura de alambre: Disparador de contacto (barra inferior)
• Manejo del carrete de la cuna: Sujeción/liberación neumática; doble cilindro entrelazado antirretroceso; carga/descarga del carrete mediante grúa suministrada por el usuario
• Tensión de desbobinado de la cuna: Tensado por histéresis; valores de tensión establecidos a través de la pantalla táctil y ajustables en línea
• Marco de desbobinado: Estructura soldada integralmente; alta precisión de mecanizado; alta resistencia mecánica; duradero y resistente a la deformación
• Estructura de soporte de la jaula: Soporte de tubo integral de tres secciones (2+2+2); tres juegos de cojinetes grandes que soportan los extremos central y de salida; conexiones con brida
• Método de lubricación: Bomba de aceite independiente con aceite circulante; proporciona funciones de lubricación y refrigeración
• Monitorización de alta temperatura para cojinetes grandes; apagado automático con notificación HMI
• Método de frenado: Sistema de freno de disco neumático plano; operación coordinada por PLC que involucra controladores de motor servo/VFD, resistencias de frenado y frenos neumáticos para ejecutar paradas lentas, paradas rápidas y paradas de emergencia; garantiza la sincronización del sistema
• La unidad principal presenta enrutamiento de alambre externo; orificios guía de alambre de Ø17mm
• Guardia de seguridad: Estructura de puerta deslizante axial; apertura/cierre neumático; paneles insonorizados incorporados; incluye enclavamiento de seguridad (detiene la máquina cuando la puerta se abre)
• Placa de recogida de alambre: Conjunto que consta de una placa de distribución de 6 orificios y un dispositivo de preformado

Sistema de control eléctrico

• Fuente de alimentación: Sistema trifásico de cinco hilos; 380V (±10%), 50Hz.
• La máquina utiliza un sistema de accionamiento de motor distribuido (empleando motores de frecuencia variable controlados por servo). Cada servomotor de CA está regulado por un variador de frecuencia (VFD). El control general del sistema es gestionado por un PLC combinado con una interfaz de pantalla táctil; la unidad principal arranca después de un retardo de tiempo tras una alarma audible.
• La máquina está equipada con las siguientes características de protección:
• Alarma de fallo del VFD.
• Protección contra sobrecarga para el mecanismo de recogida/recorrido y protección de la fuente de alimentación.
• Protección de baja presión de aire.
• Protección contra rotura de alambre.
• Equipado con un medidor de energía inteligente.
• Interfaz Ethernet reservada para la adquisición de datos.
• El proveedor es responsable de todo el cableado y la canalización internos dentro del cuerpo de la máquina y el gabinete de control eléctrico. El cliente es responsable de todo el cableado y la canalización entre las unidades de la máquina, entre la máquina y el gabinete de control eléctrico, y entre los gabinetes de control eléctrico.

Dirección de operación: La máquina de la mano derecha, es decir, de cara a la operación del dispositivo, desbobinado a la izquierda y recogida a la derecha

 Color

• Cuerpo principal del equipo: RAL 6021 Verde pálido (acabado arrugado)
• Partes giratorias: RAL 1037 Amarillo sol
• Cuerpo principal de la protección: RAL 6021 Verde pálido (acabado arrugado)
• Paneles de puerta deslizante: RAL 1037 Amarillo sol
• Interior de la protección: RAL 1013 Blanco perla
• Carcasa de control: RAL 7032 Gris guijarro
