Versátil 1+5 Cradle Planetary Strander para cables de control y energía

Trenzadota planetaria versátil 1+5 para cables de control y de potencia

Aplicación

Descripción:​ Optimice su producción con nuestra solución combinada de trenzado y entubado. Esta máquina tipo cuna integra cabezales de entubado no metálicos directamente después de la matriz de ensamblaje, lo que permite la aplicación simultánea de cables y cintas de amortiguación/cintas de solapamiento, lo que reduce el manejo y mejora la eficiencia de la producción.

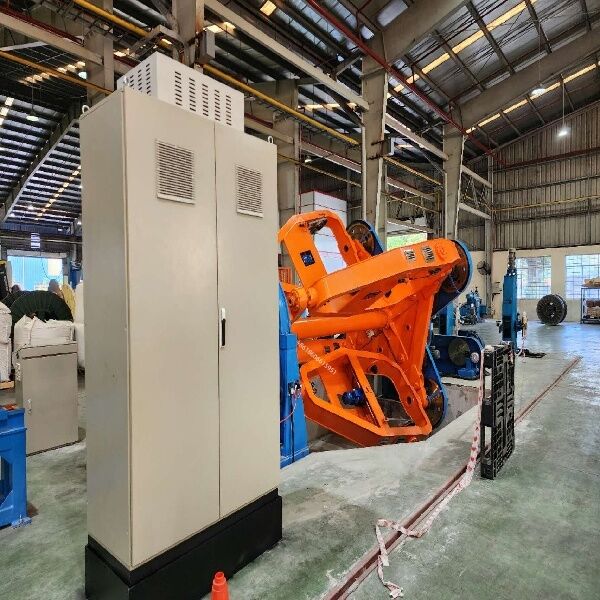

La máquina de cableado tipo cuna es un equipo importante para la formación de cables de alambre y cable. Se utiliza principalmente para el cableado de 3 a 6 conductores aislados, que se pueden usar en cables redondos con retorcimiento inverso y para trenzar cables en forma de abanico sin retorcimiento inverso. También se puede utilizar para el cableado de cables de potencia de BT y MT, cables de control, cables de minería y otros cables de gran sección. Se puede utilizar para el entubado de cintas no metálicas y metálicas, el blindaje con cinta de acero y el relleno con esta máquina.
Nuestra empresa cuenta con muchos años de experiencia en la investigación y desarrollo de máquinas de cableado tipo cuna, integrando completamente el proceso de producción de cables de fabricantes de cables de primera clase en China. Podemos proporcionar modelos de máquinas de cableado tipo cuna de 1000, 1250, 1600, 2000 y otros, y podemos lograr varios tipos de cableado como 1 + 3, 1 + 1 + 3, 1 + 4, 2 + 3, etc., lo que amplía efectivamente el rango de producción de productos. Es el mejor equipo para cables masivos, continuos y de gran sección.

5. Por qué supera al tambor retorcedor para su trabajo

Preguntó anteriormente sobre los tambores retorcedores. Aquí se explica por qué la cuna es mejor para su trabajo específico de núcleo aislado 4+1:

Protección del aislamiento:​ El tambor retorcedor proporciona un 0% de retorcimiento inverso. Para núcleos aislados grandes, esto puede hacer que el aislamiento se "rope" o se retuerza. El 100% de retorcimiento inverso de la cuna mantiene los núcleos planos y redondos.

Velocidad vs. Precisión:​ Los tambores retorcedores son más rápidos pero más bruscos. Las máquinas de cuna son más lentas pero mucho más suaves, ideales para cables preaislados donde la calidad de la superficie es importante.

Costo:​ Una máquina de trenzado tipo cuna es significativamente menos costosa que un tambor retorcedor de capacidad equivalente.

6. Cláusula de solicitud de cotización para su proveedor

Al solicitar una cotización, utilice esta descripción precisa en inglés para asegurarse de obtener la máquina correcta:

"Requerimos una máquina de trenzado tipo cuna (configuración 1+4) con las siguientes especificaciones:

Tamaño de bobina:​ PN800 o PN1000.

Aplicación:​ Trenzado de 5 núcleos aislados (PVC/XLPE).

Diámetro máximo del núcleo:​ 9.6 mm.

Retorcimiento inverso:​ 100% ajustable en todas las posiciones planetarias.

Control de tensión:​ Tensión de bailarín independiente, de bucle cerrado por posición (rango de 0-50N). Debe permitir ajustes asimétricos (por ejemplo, 30N para núcleos de 7.4 mm, 18N para cable de tierra de 5.19 mm).

Alimentación central:​ Estacionaria, con control de tensión independiente."
