Aumentar la velocidad de su línea: la solución de pago magnético confiable 500-630

Aumentar la velocidad de su línea: la solución de pago magnético confiable 500-630

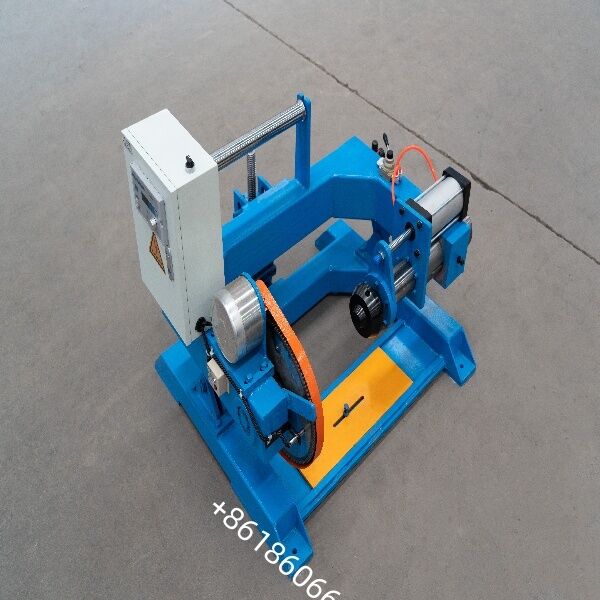

El "Magnetic Pay-off 500-630" se refiere a un soporte de pago que utiliza un polvo magnético o un freno de acoplamiento magnético, diseñado para carretes con diámetros que van desde Φ500 mm hasta Φ630 mm.Se utiliza comúnmente en la fase de pago de equipos como máquinas de enchufe tubular y líneas de extrusión para proporcionar un control de tensión estable y evitar el enredo o aflojamiento del cable.

** Desglose de los términos clave **

**Pago magnético:**

Un soporte de pago que emplea un freno de polvo magnético o un acoplamiento magnético para proporcionar una tensión pasiva ajustable y suave, evitando el enredamiento del cable causado por la inercia.

** 500-630:**

Indica el rango de diámetro del carrete aplicable, específicamente PN500?? PN630 (diámetro exterior de la brida de aproximadamente 500?? 630 mm); algunos modelos admiten un rango ajustable de Φ400?? 630 mm.

Las características técnicas comunes (configuración típica)

** Control de la tensión:**

Freno magnético en polvo o acoplamiento de histeresis; la tensión se puede ajustar sin pasos a través de un controlador (las configuraciones comunes incluyen unidades de polvo magnético de 5 kg o 10 kg).

** Diseño estructural:**

Tipo sin eje con sujeción de dos extremos, o tipo fijo de una o dos estaciones; dispone de sujeción neumática y elevación/abajamiento eléctrico.

**Capacidad de carga:**

Carga máxima de aproximadamente 600 ∼ 1500 kg (dependiendo del modelo específico y del tamaño del carrete).

**Diámetro del alambre aplicable:**

Normalmente φ0,3 ∼5,0 mm (cables de cobre, aluminio, aleación, etc.); personalizable según los requisitos del proceso.

* Velocidad de la línea: *

Los modelos pasivos pueden alcanzar velocidades de hasta 200 m/min aproximadamente; los modelos activos equipados con motores permiten un control de velocidad sincronizado con la línea de producción principal.

** Funciones auxiliares:**

Detección de ruptura de alambre/detención automática, protección de los límites superior e inferior, y ajuste de tensión/conexión del sistema mediante pantalla táctil y PLC.

1En las máquinas de enlaces tubulares.
Función: fuente de tensión central de compensación + fuente de tensión multi-cabeza de compensación previa
Pago central
Alimenta un cable central único (núcleo de acero, núcleo de cobre, fibra óptica, etc.) en el interior del cuerpo tubular.
El frenado de partículas magnéticas proporciona una tensión constante con capacidad de retrocesión; combinado con la rotación de alta velocidad del cuerpo tubular,Esto evita que el cable central se afloje o se adelgace debido a la fuerza centrífuga.
Pago de las actividades de varias personas
Los soportes independientes de pago de partículas magnéticas están configurados para múltiples cables individuales en la sección de entrada de la máquina principal de fijación.
La tensión de cada alambre se puede ajustar de forma independiente, lo que garantiza una tensión constante a través de las hebras, un ancho de rosca uniforme y una excelente redondez del producto terminado.

Funciones clave:
Previene que el cable central "vague" o "se suelte".
Reduce las tasas de rotura del alambre; admite operaciones de alta velocidad superiores a 1000 RPM.
Minimiza el estrés interno y la recuperación después de vararse.

2En líneas de extrusión
Función: Estabilizador de tensión frontal para la producción de aislamiento/envase
Se utiliza durante la fase de recuperación antes de que los núcleos o conductores aislados entren en la extrusora.
El freno de partículas magnéticas contrarresta la inercia del carrete, permitiendo que el cable entre en la cabeza de extrusión a tensión constante, evitando así:
La excentricidad de la capa de aislamiento.
El espesor de la pared es desigual.
Defectos superficiales como patrones de "bamboo" o marcas de chatter.

Funciones clave:
Asegura la consistencia del diámetro exterior extrudido.
Reduce la acumulación o el adelgazamiento del cable durante los ciclos de inicio-parada.

3. En las hebras rígidas / hebras planetarias
Función: Unidad de pago anticipado y de pago auxiliar
Actúa como un soporte de prepago para alimentar sin problemas múltiples carretes de un solo cable en la jaula de varamiento.
Proporciona una tensión suave y libre de choques durante el encadenamiento de conductores de gran sección transversal (por ejemplo, ACSR, cables de gran calibre) a bajas velocidades,Protección de conductores blandos de aluminio o cobre contra la deformación debida al estiramientoFunciones clave:
Acomoda conductores flexibles de gran calibre.
Sincroniza el arranque/parada y el seguimiento de la tensión con la máquina principal.

4. en máquinas de dibujo de alambre
Función: amortización de las pérdidas antes del extracto de capital bruto o intermedio
Se desembolsa la materia prima de los grandes carretes (Φ500- 630 mm) antes de las etapas de extracción gruesa o intermedia.
El frenado de partículas magnéticas absorbe la inercia del carrete, evitando el desbordamiento del alambre y la rotura.
Funciones clave:
Protege las matrices y prolonga la vida útil de las matrices.
Mejora la estabilidad de la velocidad de trazado.

5En las máquinas de agrupar
Función: Control de tensión de precisión para conductores flexibles
Se utiliza para el desgaste de cables finos y flexibles de cobre, enlatados o de aleación durante el agrupamiento/enroscamiento.
El modo de baja tensión evita el estiramiento o la rotura de cables finos; adecuado para cables ultrafinos, cables de grado médico y cables electrónicos.
Funciones clave:
Apto para cables finos (φ0,03 φ1,0 mm).
Mejora la redondez y flexibilidad del alambre agrupado.

6En las máquinas de cinta / encuadernación
Función: cinta de tensión constante o suministro de alambre
Proporciona una tensión de desenrollamiento estable para materiales como cinta de mica, cinta de poliéster y tejido no tejido.
Evita que la cinta se arrugue, se solape o se afloje; garantiza la calidad de las capas de aislamiento o blindaje.
Funciones clave:
Asegura una cinta sin burbujas de aire.
Sincroniza con la máquina principal; compensación automática de tensión.

7En las líneas de toma / repliegue
Función: Unidad de compensación de tensión de precisión
Sirve como unidad de pago durante procesos como el rebobinado, la inspección y el marcado de inyección de tinta.
Asegura que el alambre no se torce ni se deforme durante el proceso de rebobinado.
Funciones clave:
Apto para el remolcado de precisión de cables terminados y semiconductores terminados.
Mantiene la tensión de circuito cerrado que coincide con la unidad de toma.
