Soluciones para las hebras tubulares: Precisión, velocidad 100% Torsión hacia atrás para la hebra sin estrés

Soluciones para trenzadoras tubulares: precisión y velocidad 100% de giro hacia atrás para un trenzado sin estrés

**Áreas de aplicación clave**

Este equipo se utiliza principalmente para el cableado y cableado de los siguientes materiales:

Conductores metálicos: alambre de cobre, alambre de aluminio y alambre de acero.

Productos de cable: Conductor de aluminio reforzado con acero (ACSR), cable de tierra óptico (OPGW), cables de control, cables metálicos, cables para neumáticos, etc.

Núcleos aislados: Capaz de cablear y trenzar núcleos aislados de plástico o caucho cuando está equipado con una unidad de encintado.

**Estructura central y componentes**

Una línea de cableado tubular típica comprende las siguientes secciones:

Sistema de devanado: Caballete de devanado central y portacanillas tipo cuna situados en el interior del tubo.

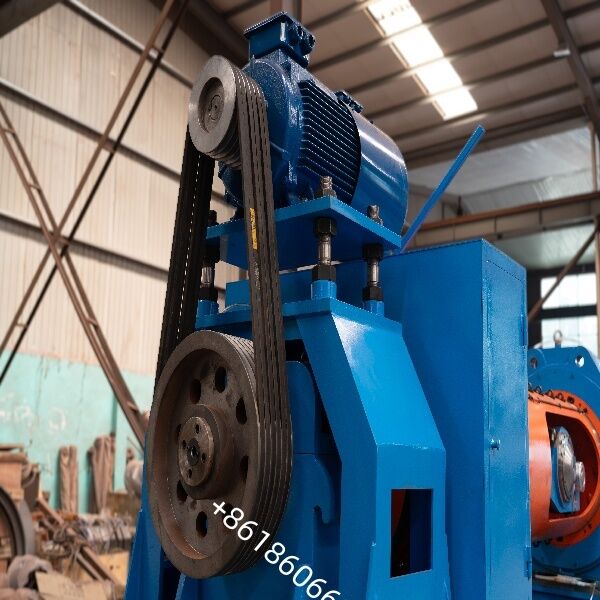

Unidad principal (cuerpo del tubo): un cuerpo cilíndrico soldado sostenido por cojinetes grandes; Equilibrado dinámicamente para un funcionamiento de alta velocidad y bajo nivel de ruido.

Dispositivos auxiliares: Portamatriz de doblado, contador de longitudes y sistema de lubricación.

Arrastre y recogida: Cabrestante, unidad de recogida y mecanismo transversal.

Sistema de control: los modelos modernos suelen utilizar control PLC + HMI, lo que permite funciones como ajuste continuo de la longitud del tendido, parada automática en caso de rotura del cable y control de tensión constante.

Configuraciones opcionales: Dispositivo de encintado, frenos de tensión de polvo magnético/histéresis.

**Características técnicas y ventajas**

Alta velocidad y alta productividad: La estructura tubular ofrece una excelente rigidez, soportando altas velocidades de rotación (superando las 1500 rpm para modelos más pequeños), lo que resulta en velocidades de línea rápidas y una alta capacidad de producción.

Precisión y estabilidad: el soporte total del rodamiento y el diseño de tubo de gran diámetro garantizan un funcionamiento suave, una longitud de instalación uniforme y una alta calidad del producto.

Seguridad: Equipado con completos sistemas de detección de rotura de hilo, frenado neumático y envolvente protectora.

Dirección de operación:La máquina de la derecha, es decir, frente a la operación del dispositivo, el desenrollado izquierdo y la recogida derecha.
Color
Parte giratoria:naranja exterior RAL1028
Cuerpo principal del equipo: RAL5015azul cielo
Parte del bastidor: RAL9017 exterior negro
Armario de control: RAL7032

Maximice la productividad de su cable con nuestra máquina trenzadora tubular de alta velocidad

En la competitiva industria de alambres y cables, la precisión, la velocidad y la confiabilidad definen su éxito. Nuestra máquina de cableado tubular avanzada está diseñada para revolucionar su proceso de cableado y ofrecer conductores de calidad superior con una eficiencia operativa inigualable.

¿Por qué elegir nuestra trenzadora tubular?

Rendimiento de alta velocidad: el diseño de tubo optimizado con rodamientos grandes admite velocidades de rotación de hasta 1500 RPM, lo que aumenta significativamente su producción diaria.

Tecnología 100% Back-Twist: Garantiza el alivio de la tensión interna para cables de cobre, aluminio y acero, produciendo cables más rectos y sin torsión, ideales para ACSR, OPGW y cables de acero.

Control de longitud de colocación de precisión: Equipado con sistema de control PLC + HMI y ajuste de paso continuo (40–350 mm+), lo que garantiza una geometría de hebra consistente en todo momento.

Construcción robusta y segura: El soporte doble de cojinete grande, la lubricación por circulación de aceite fino y las protecciones de seguridad completamente cerradas minimizan el tiempo de inactividad y extienden la vida útil de la máquina.

Componentes premium: ensamblados con motores Sie-mens, sistemas eléctricos Sch-neider y rodamientos NSK/FAG/SKF para garantizar una confiabilidad estándar a nivel mundial.
