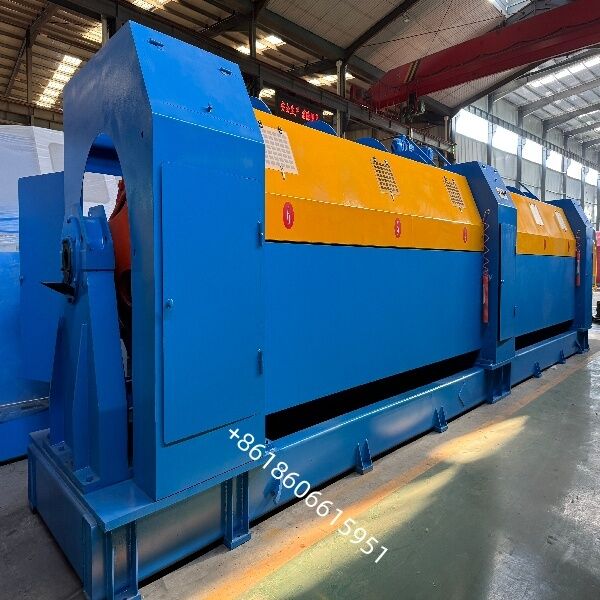

Máquina de enlaces tubulares de trabajo pesado: diseñada para su eficiencia en Sudáfrica

Máquina de enlaces tubulares de trabajo pesado: diseñada para su eficiencia en Sudáfrica

** Áreas de aplicación clave**

Este equipo se utiliza principalmente para el ensamblaje y el cableado de los siguientes materiales:

Los conductores metálicos: alambre de cobre, alambre de aluminio y alambre de acero.

Productos de cableado: acero reforzado con conductor de aluminio (ACSR), alambre óptico de tierra (OPGW), cables de control, cuerdas de alambre, cables de neumáticos, etc.

Núcleos aislados: son capaces de cablear y fijar núcleos aislados de plástico o caucho cuando están equipados con una unidad de cinta.

**Estructura y componentes del núcleo**

Una línea de enrollamiento tubular típica comprende las siguientes secciones:

Sistema de desembolso: soporte central de desembolso y portadores de bobina tipo cuna situados dentro del tubo.

Unidad principal (cuerpo del tubo): un cuerpo cilíndrico soldado apoyado por rodamientos grandes; dinámicamente equilibrado para un funcionamiento de alta velocidad y bajo ruido.

Dispositivos auxiliares: soporte para el diésel de doble, contador de longitud y sistema de lubricación.

Despegue y toma: Capstan, unidad de toma y mecanismo de travesía.

Sistema de control: Los modelos modernos suelen utilizar el control PLC + HMI, lo que permite características como el ajuste de longitud de la capa sin pasos, la parada automática en caso de rotura del cable y el control de tensión constante.

Configuraciones opcionales: dispositivo de cinta adhesiva, frenos de tensión de polvo magnético/histeresis.

** Características técnicas y ventajas**

Alta velocidad y alta productividad: La estructura tubular ofrece una excelente rigidez, soportando altas velocidades de rotación (más de 1500 rpm para modelos más pequeños),lo que resulta en velocidades de línea rápidas y una alta capacidad de producción.

Precisión y estabilidad: El soporte completo del rodamiento y el diseño de un tubo de gran diámetro garantizan un funcionamiento suave, una longitud uniforme de la capa y una alta calidad del producto.

Seguridad: Equipado con sistemas integrales de detección de roturas de alambre, frenado neumático y sistemas de protección.

Dirección de operación:La máquina de la mano derecha, es decir, frente a la operación del dispositivo, el pago izquierdo, y la toma derecha
El color
Parte giratoria:color naranja fuera del RAL1028
Cuerpo principal del equipo: RAL5015 azul cielo
Parte inferior del bastidor: RAL9017 negro exterior
Cabina de control: RAL7032

Maximice la productividad de sus cables con nuestra máquina de alta velocidad

En la competitiva industria de cables y cables, la precisión, la velocidad y la confiabilidad definen su éxito.Nuestra máquina avanzada de enlaces tubulares está diseñada para revolucionar su proceso de enlaces, ofreciendo conductores de calidad superior con una eficiencia operativa sin igual..

¿Por qué elegir nuestra hebra tubular?

Rendimiento de alta velocidad: El diseño de tubos optimizado con rodamientos grandes admite velocidades de rotación de hasta 1.500 RPM, lo que aumenta significativamente su producción diaria.

Tecnología 100% de retrocesión: garantiza el alivio de la tensión interna de los cables de cobre, aluminio y acero, produciendo cables más rectos y libres de torsión ideales para ACSR, OPGW y cables de acero.

Control de precisión de la longitud de colocación: Equipado con sistema de control PLC + HMI y ajuste de tono sin pasos (40 ¢ 350 mm +), garantizando una geometría de hebras consistente en todo momento.

Construcción robusta y segura: doble soporte de rodamiento grande, lubricación de circulación de aceite fino y protectores de seguridad completamente cerrados minimizan el tiempo de inactividad y amplían la vida útil de la máquina.

Componentes Premium: ensamblados con motores Sie-mens, eléctricos Sch-Neider, rodamientos NSK/FAG/SKF para garantizar la fiabilidad de los estándares mundiales.
