500/12+18 Máquina de Atrapado Planetario.

Máquina trenzadora planetaria 500/12+18 | Cableado de jaulas para alambres y cables China

Descripción general

La máquina trenzadora planetaria (de jaula) JLY-500/12+18 está especialmente diseñada para trenzar conductores desnudos de cobre, aluminio, ACSR y núcleos aislados de cables de control. Equipado con un mecanismo de torsión inversa de engranaje planetario (100% de torsión inversa disponible), elimina la tensión interna del cable durante el trenzado, lo que lo hace ideal para conductores redondos o en forma de sector, cables de acero e incluso armaduras de alambre de acero/protección de alambre de cobre cuando se configura opcionalmente. La línea es impulsada por motores inversores de CA individuales y controlada mediante una pantalla táctil PLC + HMI para un ajuste preciso y continuo de la longitud de tendido.

Aplicaciones

Trenzado de conductores desnudos de cobre y aluminio (blando/duro estirado)

Fabricación de cordones ACSR (Aluminum Conductor Steel Reinforced)

Trenzado de núcleos aislados para cables de control y cables de señal

Armadura de alambre de acero opcional o blindaje de alambre de cobre

Adecuado para conductores sectoriales redondos y precompactados

Características clave

Configuración de Jaula:​ 1 central + 12 + 18 bobinas PND500 (estándar PN500 / DIN 46395/46397)

Giro hacia atrás planetario completo: el mecanismo planetario de tipo engranaje reduce la torsión del cable y la tensión interna

Dirección de trenzado S/Z: paso de tendido ajustable de forma continua mediante PLC (normalmente 40–800 mm)

Unidad de inversor individual: Jaula, cabrestante y recogedor impulsados ​​y sincronizados de forma independiente

Control de tensión del polvo mecánico/magnético: mantiene una tensión uniforme desde la bobina llena hasta la vacía

Cabezal de encintado no metálico opcional (Φ400×2 o Φ630×2):​ Para envolver cinta de mica/poliéster/cojín

Sistemas de seguridad: parada de emergencia, protección contra sobrecarga, enclavamiento de puerta de protección, parada automática por rotura de cable

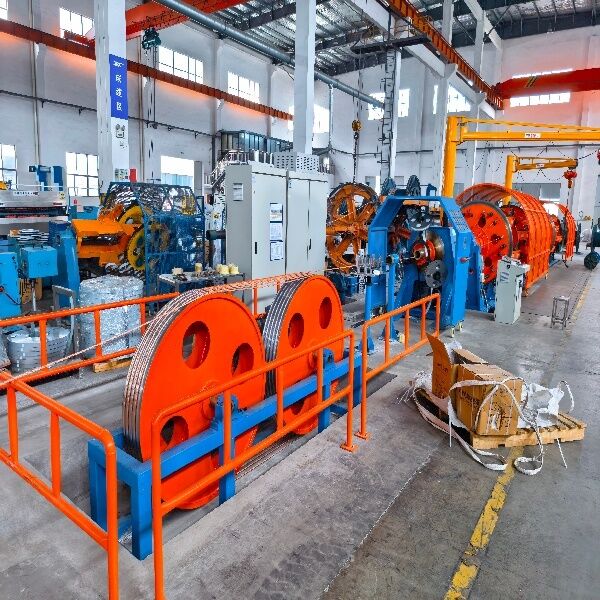

Composición de la máquina estándar

Soporte de pago central de columna Φ1600 (o PN800–PN1250): 1 juego

PN500/1+12+18 Jaula de trenzado planetario con mecanismo de giro hacia atrás — 1 juego

Portamatriz de cierre/montaje (ajustable) — 1 juego

Dispositivo de encintado no metálico Φ400×2 (opcional) — 1 juego

Contador de longitud mecánico + electrónico — 1 juego

Cabrestante neumático de doble rueda (Ø1600/Ø2000) — 1 juego

Recogida tipo portal con recorrido (PN1250/PN1600)​ — 1 juego

Gabinete de control eléctrico completo (PLC + HMI + inversor + E/S de seguridad) — 1 juego

Barandillas de seguridad, paradas de emergencia y balizas de advertencia

Accesorios opcionales

Cabezal de armadura de alambre de acero/cinta de acero

Cabezal de blindaje/cribado de alambre de cobre

Placas de relleno de hilo (hasta 24 bobinas de relleno)

Sistema de tensión de polvo magnético/histéresis (marca importada opcional)

01. Soporte de rodamiento total: Adopte un rodamiento completo para soportar el tubo trenzado, lo que aumenta considerablemente la producción.
Eficiencia y garantiza un funcionamiento suave, bajo nivel de ruido y una larga vida útil.
02. Cómoda sujeción de la bobina: adopte un resorte para sujetar la bobina automáticamente y aflojar neumáticamente
bobina con bloqueo mecánico. Estos diseños son fáciles y seguros de operar.
03. Protección contra rotura de cable: La función de protección contra rotura de cable garantiza la parada de la máquina automáticamente
una vez que detecte el cable roto.T Módulo de monitoreo remoto
