Cablería planetaria de bobina de 1250 mm
, máquina de colocación de cables con garantía
, con una capacidad de producción superior a 300 kW

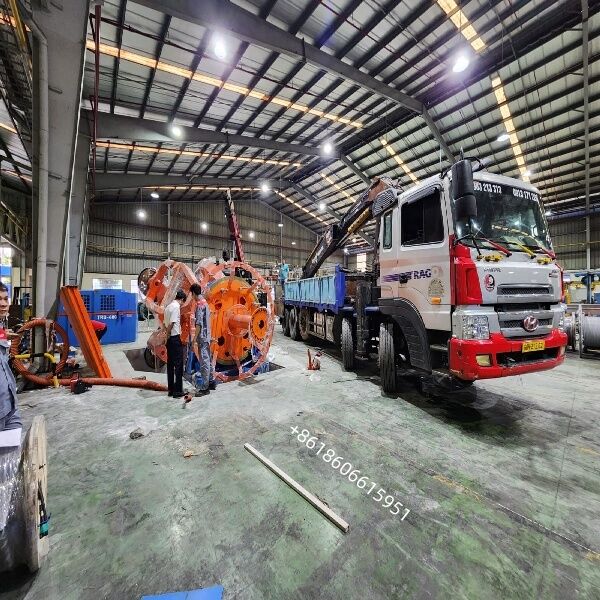

Máquina tendidora de cables 1250/1+4 – Cableador planetario de bobina de 1250 mm
Descripción general
La máquina tendidora planetaria CLY-1250/1+4 está diseñada para cableado/tendido de cables de alimentación multipolares de baja y media tensión, cables de control y cables de minería. Es adecuado tanto para núcleos redondos como sectoriales (hasta 5 núcleos). La jaula de cableado está equipada con una función de torsión inversa al 100%, lo que garantiza una tensión interna mínima en el cable tendido. Toda la línea está controlada por una pantalla táctil PLC + HMI con motores accionados por inversor para un paso de colocación preciso y una velocidad de línea sincronizada.
Solicitud
Tendido de cables de alimentación BT/MT (aislamiento PVC, XLPE)
Conjunto de cable de control y cable de minería (2 a 5 núcleos)
Adecuado para conductores en forma de sector redondos o preespirados.
Cinta no metálica opcional (cinta de poliéster/mica) y armadura de alambre de acero
Características clave
Jaula de varado planetaria (1 bobina central + 4 laterales, PN1250) con capacidad total de giro hacia atrás
Dirección de cableado S/Z, paso de tendido ajustable de forma continua mediante PLC (300–2500 mm)
Gran estructura de soporte de doble soporte para funcionamiento a alta velocidad y baja vibración
Sujeción/liberación eléctrica de la bobina, función de pretorsión para núcleos sectoriales
Equipado con cabezal de envoltura no metálico (2 almohadillas, 500–650 rpm) y armadura de acero opcional
Cabrestante neumático con medición de longitud y parada automática en caso de fallo
Protecciones de seguridad completas: sobrecarga, sobrecarrera, enclavamiento de puerta de protección, parada de emergencia
| Tipo |
1+3 = 4 bobinas |
1+4 = 5 bobinas |
| Modelo |
KP100 |
KP125 |
KP160 |
KP100 |
KP125 |
KP160 |
| Tambor φ[mm] |
1000 |
1250 |
1600 |
1000 |
1250 |
1600 |
| Sección de cable para núcleos redondos [mm2] |
16-240 |
25-300 |
25-300 |
16-240 |
25-300 |
25-300 |
| Sección de cable para núcleos sectoriales [mm2] |
16-240 |
16-240 |
16-240 |
16-240 |
16-240 |
16-240 |
| Sección de cable para núcleos pre-espirales [mm2] |
16-240 |
16-400 |
16-400 |
16-240 |
16-400 |
16-400 |
| Cable terminado φ[mm] |
60 |
80 |
100 |
60 |
80 |
100 |
| Velocidad del rotor [rpm] |
55 |
36 |
24 |
55 |
30 |
20 |
| Velocidad de línea [m/min] |
60 |
60 |
45 |
60 |
60 |
45 |
| Potencia del motor principal [kW] |
55 AC |
55 AC |
55 AC |
65 CA |
65 CA |
65 CA |
La máquina puede trenzar los cables redondos con torsión hacia atrás y los cables sectoriales sin torsión hacia atrás.
Accionamiento de línea mediante motores AC/DC con sincronización electrónica o mecánica entre componentes de línea.
Facilitado con corrección de sector motorizado.
Con o sin disposición de giro hacia atrás (Disposición Sol y Planetaria)
El eje principal está soportado por rodamientos de rodillos para facilitar el mantenimiento.
Cajas de cambios especiales para transmisión principal
Freno de tambor neumático de servicio pesado para jaula principal
Provisión de bobinas de relleno para 4 a 9 bobinas.
Equipado con HMI y PLC (opcional)
Configuración fácil de colocar
Rango de tomas y pagos disponibles
Unidad de correa de transporte de servicio pesado
Cabezales de encintado tangenciales/concéntricos en línea
