1250/1+4 máquina de colocación de cables
, fabricante de máquinas de cableado planetario
, máquina de colocación con garantía
1250/1+4 Máquina para colocar cables.
Resumen general

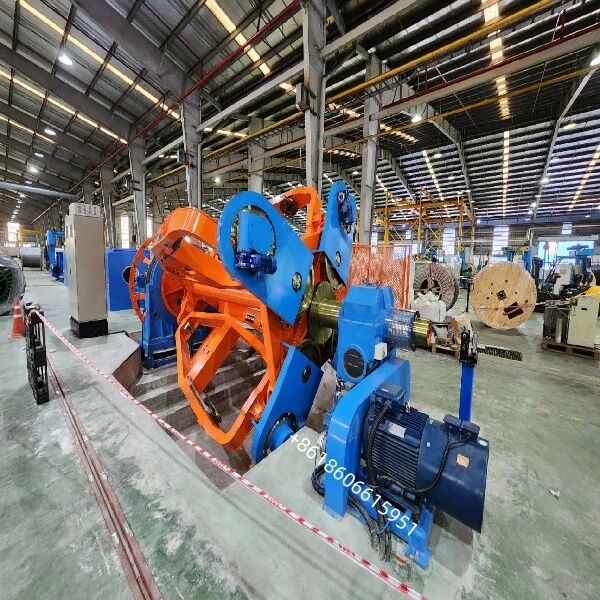

La máquina de colocación planetaria CLY-1250/1+4 está diseñada para el cableado / colocación de cables de energía de bajo y mediano voltaje, cables de control y cables mineros de varios núcleos.Es adecuado tanto para núcleos redondos como para núcleos en forma de sector (hasta 5 núcleos)La jaula de varamiento está equipada con unFunción de torsión inversa del 100%, garantizando una tensión interna mínima en el cable instalado.Toda la línea está controlada por una pantalla táctil Siemens/Delta PLC + HMI con motores accionados por inversores para un paso de colocación preciso y una velocidad de línea sincronizada.
Aplicación
-
La instalación de cables de energía LV/MV (PVC, XLPE aislados)
-
Cables de control y cables de minería (2 ′5 núcleos)
-
Apto para conductores redondos o preespirallados en forma de sector
-
Fabricación en la cual se utilicen los materiales mencionados en el apartado 1 del presente anexo.
Características clave
-
✅Jaula de fijación planetaria (1 central + 4 bobinas laterales, PN1250)con capacidad de giro hacia atrás completa
-
✅Dirección de encadenamiento S/Z, la inclinación de colocación ajustable sin pasos a través del PLC (300~2500 mm)
-
✅ Gran estructura de rodamiento de doble soporte para el funcionamiento de alta velocidad y baja vibración
-
✅ Acoplamiento / liberación de bobinas eléctricas, función de pre-torsión para núcleos de sector
-
✅ Equipado con cabeza de envoltura no metálica (2-pad, 500 ¢ 650 rpm) y blindaje de acero opcional
-
✅ Capstan neumático de oruga con medidor de longitud y parada automática en caso de fallo
-
✅ Protecciones de seguridad completas: sobrecarga, sobreviaje, bloqueo de la puerta de protección, parada de emergencia
Resumen general
La máquina de colocación planetaria CLY-1250/1+4 está diseñada para el cableado / colocación de cables de energía de bajo y mediano voltaje, cables de control y cables mineros de varios núcleos.Es adecuado tanto para núcleos redondos como para núcleos en forma de sector (hasta 5 núcleos)La jaula está equipada con una función de torsión inversa del 100%, lo que garantiza una tensión interna mínima en el cable colocado.Toda la línea está controlada por una pantalla táctil Siemens/Delta PLC + HMI con motores accionados por inversores para un paso de colocación preciso y una velocidad de línea sincronizada.
Aplicación
La instalación de cables de energía LV/MV (PVC, XLPE aislados)
Cables de control y cables de minería (2 ′5 núcleos)
Apto para conductores redondos o preespirallados en forma de sector
Fabricación en la cual se utilicen los materiales mencionados en el apartado 1 del presente anexo.
Características clave
✅ Jaula de varillado planetario (1 central + 4 bobinas laterales, PN1250) con capacidad de giro hacia atrás
✅ Dirección de fijación S/Z, paso sin paso ajustable a través de PLC (300~2500 mm)
✅ Gran estructura de rodamiento de doble soporte para el funcionamiento de alta velocidad y baja vibración
✅ Acoplamiento / liberación de bobinas eléctricas, función de pre-torsión para núcleos de sector
✅ Equipado con cabeza de envoltura no metálica (2-pad, 500 ¢ 650 rpm) y blindaje de acero opcional
✅ Capstan neumático de oruga con medidor de longitud y parada automática en caso de fallo
✅ Protecciones de seguridad completas: sobrecarga, sobreviaje, bloqueo de la puerta de protección, parada de emergencia
Nombre del producto: Máquina de colocación de cables de tipo planetario 1250/1+4 (CLY-1250/1+4)
Resumen general
La máquina de colocación planetaria CLY-1250/1+4 está diseñada para el cableado / colocación de cables de energía de bajo y mediano voltaje, cables de control y cables mineros de varios núcleos.Es adecuado tanto para núcleos redondos como para núcleos en forma de sector (hasta 5 núcleos)La jaula de varamiento está equipada con unFunción de torsión inversa del 100%, garantizando una tensión interna mínima en el cable instalado.Toda la línea está controlada por una pantalla táctil Siemens/Delta PLC + HMI con motores accionados por inversores para un paso de colocación preciso y una velocidad de línea sincronizada.
Aplicación
-
La instalación de cables de energía LV/MV (PVC, XLPE aislados)
-
Cables de control y cables de minería (2 ′5 núcleos)
-
Apto para conductores redondos o preespirallados en forma de sector
-
Fabricación en la cual se utilicen los materiales mencionados en el apartado 1 del presente anexo.
Características clave
-
✅Jaula de fijación planetaria (1 central + 4 bobinas laterales, PN1250)con capacidad de giro hacia atrás completa
-
✅Dirección de encadenamiento S/Z, la inclinación de colocación ajustable sin pasos a través del PLC (300~2500 mm)
-
✅ Gran estructura de rodamiento de doble soporte para el funcionamiento de alta velocidad y baja vibración
-
✅ Acoplamiento / liberación de bobinas eléctricas, función de pre-torsión para núcleos de sector
-
✅ Equipado con cabeza de envoltura no metálica (2-pad, 500 ¢ 650 rpm) y blindaje de acero opcional
-
✅ Capstan neumático de oruga con medidor de longitud y parada automática en caso de fallo
-
✅ Protecciones de seguridad completas: sobrecarga, sobreviaje, bloqueo de la puerta de protección, parada de emergencia
Principales parámetros técnicos
|
Punto de trabajo
|
Especificación
|
| Modelo |
Máquina de colocación planetaria CLY-1250/1+4 |
| Tamaño de la mariposa en la jaula |
PN1250 (1 rodillo central + 4 rodillos laterales) |
| Ingreso Dia de núcleo. |
Se aplicará el método de comprobación de las emisiones de gases de efecto invernadero. |
| Máximo. sobrecarga del cable |
≤ Φ80 mm |
| Cage Max. Velocidad de rotación |
50 r/min. |
| Pista de lanzamiento |
La longitud de la banda de la lámina de ensayo es igual a la longitud de la banda de ensayo de la lámina. |
| Velocidad máxima |
≈ 50 m/min |
| Cabeza de cinta no metálica |
2 pastillas, 500~650 rpm; ajustable sin pasos |
| Dispositivo de arranque |
La oruga neumática, el tirón máximo 1600 kg |
| Pago central |
Tipo de columna PN800 PN1600 |
| Recuperación |
Tipo de portal PN2000 / PN2500 |
| Motor de transmisión principal |
Inversor de corriente alterna de 45 kW (jaula) |
| Motor de cinta |
Inversor de corriente alterna de 11 kW |
| El motor de Capstan |
Inversor de corriente alterna de 22 kW |
| Motor de recogida |
5Inversor de corriente alterna de 0,5 kW |
| Potencia instalada total |
≈ 85 kW (3Ph, 380V±10%, 50Hz) |
| Altura del centro de la máquina |
de una longitud igual o superior a 1000 mm |
| Dirección |
De derecha a izquierda (personalizable) |
| Dimensión general (ref.) |
≈ 35 000 × 6 000 × 5 000 mm |
Composición de la máquina (alimento estándar)
-
PN1250/1+4 Jaula de varamiento planetario con torsión posterior 1 juego
-
Sillón de doble fila para el cierre de la matriz ¢ 1 juego
-
Φ630×2 Dispositivo de cinta adhesiva no metálico 1 juego
-
Contador de longitud mecánico + electrónico ¢ 1 juego
-
1600 kg Caterpillar neumático Capstan 1 juego
-
Φ2500 Tipo de portal Recuperación con traverse 1 juego
-
Sistema de control eléctrico completo (PLC + HMI + Inverter)
-
Barreras de seguridad y dispositivo de parada de emergencia
-
Φ1600 Cuadro central de pago de columna 1 conjunto
