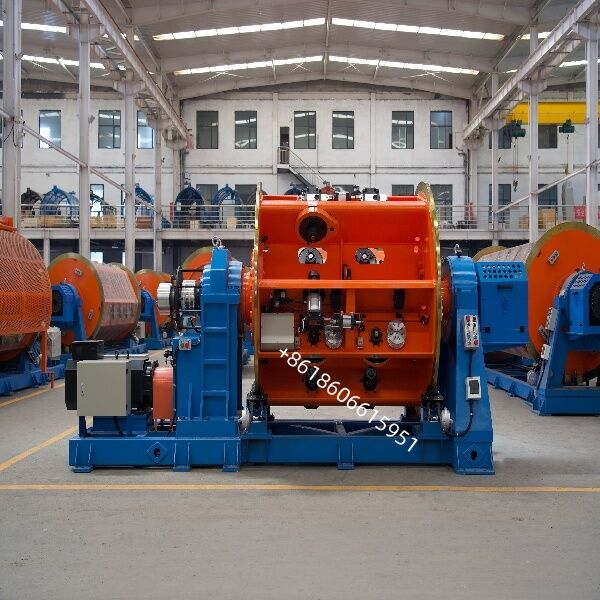

630/1+6+12+18+24 Máquina para fijación rígida de hebras Fabricante y proveedor

Fabricante y proveedor de máquina trenzadora rígida 630/1+6+12+18+24

Descripción

La trenzadora de jaula rígida es la máquina por excelencia para la fabricación de conductores para cables de potencia. Esta trenzadora combina calidad, productividad y flexibilidad en comparación con otros métodos de trenzado.
La serie JLK se fabrica bajo la marca BEYDE, líder mundial en máquinas rotativas para cables de energía que ha suministrado más de 150 trenzadoras de jaula rígida a los principales productores de cables de energía.

La máquina de cableado y blindaje de jaula rígida permite la producción de conductores utilizados en cables aéreos, cables de baja/media/alta tensión, cables submarinos, cables de energía eólica, segmentos Milliken, cables ACRS y blindaje.

Características y ventajas clave

Alta capacidad y sección grande: Capaz de acomodar una gran cantidad de carretes de desenrollado, torciendo docenas o incluso cientos de cables simultáneamente. Esto permite una alta eficiencia de producción, lo que lo hace especialmente adecuado para la fabricación en grandes volúmenes de conductores y núcleos de cables de gran sección.

Alta rigidez estructural:

Su robusto diseño de estructura metálica proporciona una rigidez excepcional, capaz de soportar el inmenso torque y tensión generados durante el trenzado de cables de gran sección y alta resistencia, lo que garantiza un funcionamiento estable.

Alta precisión de trenzado: las modernas trenzadoras de marco rígido están equipadas con sistemas de accionamiento de precisión, sistemas de control de tensión y contadores de longitud, lo que garantiza una longitud de tendido uniforme, una estructura compacta y una tensión constante en todos los cables.

Funciones integradas: Las máquinas modernas también integran funciones adicionales como pretorcido, retrotorcido, medición de diámetro en línea, llenado o encintado (servicio).

Comparación con trenzadoras tubulares

Las principales diferencias entre la trenzadora de marco rígido y otra máquina trenzadora común, la trenzadora tubular, son las siguientes:

Estructura: La máquina trenzadora de marco rígido adopta una estructura de marco abierto, mientras que la trenzadora tubular presenta una estructura tubular cerrada.

Aplicabilidad: La Rigid Frame Strander se centra más en la producción de cables y alambres de sección grande, alta velocidad y gran volumen. La trenzadora tubular es más adecuada para escenarios de producción de secciones pequeñas que requieren alta flexibilidad (fácil cambio de especificaciones) o donde es necesario un entorno completamente cerrado.

Carretes de pago:

La trenzadora de marco rígido normalmente utiliza carretes de desenrollado más grandes (p. ej., PN630, PN800, PN1000) para satisfacer las necesidades de producción continua de larga duración.

Rigidez:

La rigidez general de la trenzadora de marco rígido es significativamente mayor que la de la trenzadora tubular.

La trenzadora de marco rígido, con su marco de alta rigidez + diseño de carrete múltiple, se ha convertido en el equipo preferido para fabricar cables de alimentación MT/AT y alambres desnudos de gran sección. Sus características técnicas cumplen con los estrictos requisitos de proceso para productos de alta gama, como nuevos cables de energía y conductores de transmisión UHV. Los fabricantes de equipos de cables de renombre como BEYDE ofrecen una serie de trenzadoras de marco rígido con diversas especificaciones y configuraciones. Los equipos de BEYDE demuestran claras ventajas en confiabilidad, eficiencia de producción, nivel de automatización y conveniencia operativa, y satisfacen diversos requisitos de fabricación de cables de alimentación y alambres desnudos en diferentes clientes.

La función principal de la trenzadora de marco rígido es torcer múltiples alambres (conductores) o torones individuales juntos según la dirección y longitud de tendido especificadas, formando conductores trenzados, núcleos de cable o cables de sección más grande. Su flujo de trabajo principal es el siguiente:

Saldar:

En su núcleo hay uno o más marcos metálicos giratorios robustos equipados con múltiples carretes de desenrollado (bobinas), que generalmente cuentan con dispositivos de control de tensión, que suministran alambres o cordones individuales.

Varadura:

Todo el bastidor gira a gran velocidad, lo que hace que todos los carretes de desenrollado montados giren con él. Simultáneamente, el núcleo central de alambre (o núcleo de cable) avanza linealmente a lo largo del eje de la máquina.

Formando:

La combinación del movimiento giratorio del marco y el avance lineal del alambre hace que los alambres individuales circundantes se tuerzan firmemente sobre el núcleo central en el ángulo de hélice preestablecido (es decir, la longitud del tendido del trenzado).

Comenzar:

El producto trenzado terminado se enrolla en el carrete receptor.

Fortaleza de la empresa

Ubicada en Hejian, provincia de Hebei, BEYDE Co., Ltd está reconocida por Hejian Hongqi Machinery Inc. Desde su fundación en 1983, ponemos todos nuestros esfuerzos en diseñar, producir, vender y servir a nuestros clientes. Nuestros productos principales incluyen la máquina trenzadora rígida, la máquina trenzadora tubular, la máquina trenzadora planetaria, la máquina trenzadora de arco, la máquina tendidora, la máquina torsionadora de tambor, la máquina blindadora, etc. Nuestros productos se utilizan ampliamente en todo el mundo y nuestra marca "máquina Hongqi" se hace famosa en China. Ahora estamos orgullosos de ser una marca reconocida y convertirnos en el equipo líder en este campo.
