Nueva máquina de fabricación de cables de carga de energía

Detalles del producto

Lugar de origen: Porcelana

Nombre de la marca: Beyde

Certificación: CE

Número de modelo: 630/6+800/3

Condiciones de pago y envío

Cantidad de orden mínima: 1 juego

Detalles de empaquetado: Embalaje de contenedores de seguridad

Tiempo de entrega: 90 dias

Condiciones de pago: LC, D/P, T/T

Capacidad de la fuente: 200 set/año

Obtenga el mejor precio
Detalles del producto
Resaltar:

Máquina de encadenamiento planetario para cables de energía

,

630/6+800/3 estrando planetario

,

Equipos para la fabricación de cables de carga

Uso:
Partido, torcido
color:
Personalizado
Solicitud:
Industria de la fabricación de cables
Nombre:
Máquina que trenza planetaria
Voltaje:
380V/440V
Material de alambre:
conductor o alambre aislado
Garantía:
12 meses
Función:
Cable de alimentación
El lanzamiento en la orilla:
Paso-menos
SOCIEDAD ANÓNIMA:
siemens
Cojinete:
NSK/SKF
Uso:
Partido, torcido
color:
Personalizado
Solicitud:
Industria de la fabricación de cables
Nombre:
Máquina que trenza planetaria
Voltaje:
380V/440V
Material de alambre:
conductor o alambre aislado
Garantía:
12 meses
Función:
Cable de alimentación
El lanzamiento en la orilla:
Paso-menos
SOCIEDAD ANÓNIMA:
siemens
Cojinete:
NSK/SKF
Descripción del producto

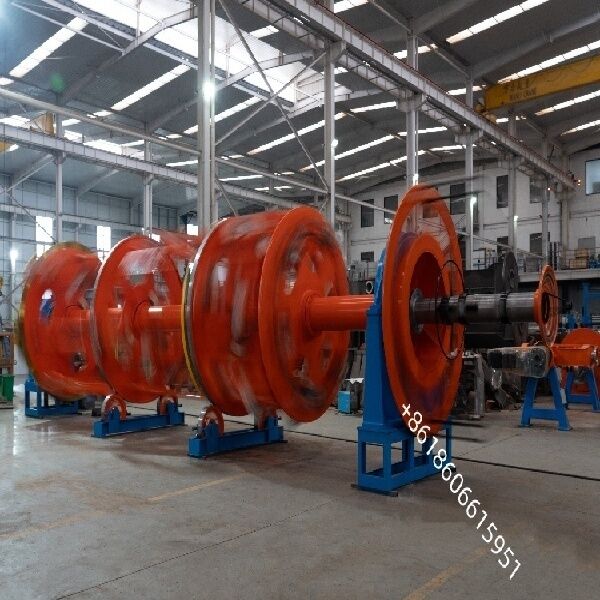

Máquina de fabricación de cables de carga de nueva energía, trenzadora planetaria 630/6+800/3





630/6: una jaula planetaria con 6 bobinas en una brida de carrete de 630 mm, típicamente utilizada como la etapa de trenzado en línea de alta velocidad para compactar y colocar núcleos o conductores aislados.
+800/3: una segunda jaula planetaria con 3 bobinas en una brida de carrete de 800 mm, comúnmente utilizada para el apantallamiento (por ejemplo, cinta de cobre) o como una etapa de trenzado de respaldo en una línea de dos etapas.

Proceso y componentes típicos para líneas de cables de carga de vehículos eléctricos
Desbobinador: desbobinador central (para el núcleo maestro) + jaula planetaria 6×PN630; desbobinadores laterales opcionales para núcleos o pantallas.
Trenzado: jaula planetaria 630/6 con retroceso (planetario) para una colocación compacta y de baja torsión; jaula planetaria 800/3 para pantalla de cinta de cobre o colocación adicional.
Cintado: cabezal de cintado para cinta de cobre o cinta dieléctrica; los rangos típicos de paso y velocidad de cintado están disponibles en máquinas comparables de clase 400–630 (por ejemplo, paso 14,5–279,4 mm, velocidad de cintado de hasta 500 rpm).
Pre-torsión/retroceso: el mecanismo planetario proporciona retroceso completo; las cunas se pueden bloquear para cero retroceso cuando lo requiere la especificación del producto.
Enfriamiento: cuba de enfriamiento por agua después del trenzado/cintado para la estabilización dimensional y de propiedades.
Extrusión dieléctrica: XLPE de una o dos capas (u otro aislamiento) con cabezal, medidor de capacitancia y precalentador para el aislamiento del cable de carga de vehículos eléctricos.
Medición y cabrestante: contador de medición + cabrestante para control de extracción.
Recogida: carretes de recogida PN1000–PN1600 con desplazamiento; control PLC/pantalla táctil para tensión, paso y velocidad de línea.

Diámetro del cable de entrada

Ø1.5-Ø5.0mm Conductor

Ø3.0-Ø7.0mm Aislamiento

OD máximo de trenzado Ø25mm
Velocidad máxima de rotación 70/ RPM Ajustable sin escalonamiento
Paso de trenzado 60 - 600mm Ajustable sin escalonamiento
Velocidad máxima de línea 27m/min Ajustable sin escalonamiento
Potencia del motor de la jaula 55KW(AC)
Tipo de motor motor independiente
Potencia del motor de oruga 22KW(AC)
Tamaño de la bobina de desbobinado en la jaula PND630+800
Diámetro de la rueda del cabrestante Ø1600mm
Tamaño del desbobinador central PN1600
Tamaño de la bobina de recogida PN1000-PN2000
Altura del centro de la máquina 1000mm
