Máquina para fijar cables de alta velocidad Máquina para fijar tambores

Detalles del producto

Place of Origin: China

Nombre de la marca: Beyde

Certificación: CE

Model Number: 630/61

Condiciones de pago y envío

Minimum Order Quantity: 1 set

Packaging Details: Safety container packing

Delivery Time: 90 days

Payment Terms: L/C, D/A, D/P, T/T

Supply Ability: 200 set/year

Obtenga el mejor precio
Detalles del producto
Resaltar:

máquina de encalladura de alta velocidad del cable

,

Máquina para el ensamblaje de tambores para cables

,

Máquina de enroscar cables industriales

Finished Cable Diameter:
55mm
Power:
55kw
Lay Length:
stelpless adjust
Capstan Wheel:
2000mm
Tension:
merchanic
Machine Speed:
230 RPM
Bobbin Diameter:
630mm
Operating:
Semi-automatic
Driving:
Electric
Cable Diameter Range:
1-5mm
Option Function:
Armoring/stranding
Inverter:
Danfoss
Finished Cable Diameter:
55mm
Power:
55kw
Lay Length:
stelpless adjust
Capstan Wheel:
2000mm
Tension:
merchanic
Machine Speed:
230 RPM
Bobbin Diameter:
630mm
Operating:
Semi-automatic
Driving:
Electric
Cable Diameter Range:
1-5mm
Option Function:
Armoring/stranding
Inverter:
Danfoss
Descripción del producto

Máquina de cableado de alta velocidad / Máquina de cableado de tambor



1. Aplicación
Como resultado de la innovación técnica y el diseño optimizado, la velocidad de rotación de la caja de cableado es aplicable al cableado de conductores de cobre, conductores de aluminio y conductores de aluminio con refuerzo de acero (ACSR) sin torsión inversa, así como alambre y cable aislados. Equipado con un compactador, también es aplicable al cableado de conductores de cobre o aluminio de forma redonda, semiredonda y sectorial.

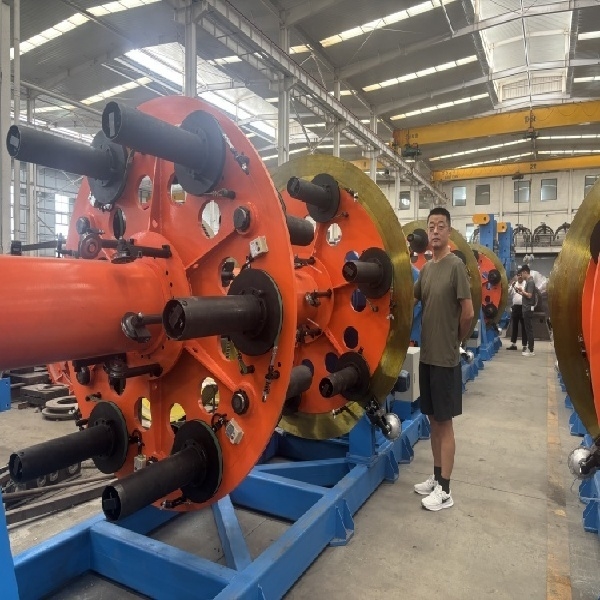

Máquina para fijar cables de alta velocidad Máquina para fijar tambores 0

Máquina para fijar cables de alta velocidad Máquina para fijar tambores 1

Diámetro del alambre de entrada Cobre Ø 1.5-Ø 5.0mm
Aluminio Ø 1.8-Ø 5.0mm
OD máximo de cableado Ø 45mm
Velocidad máxima de rotación 6 bobinas 197r/min(
12 bobinas 178r/min(
18 bobinas 157r/min
24 bobinas 133r/min
Potencia del motor de la jaula de cableado 6 bobinas 75KW(CA)
12 bobinas 75KW(CA)
18 bobinas 75KW(CA)
24 bobinas 75KW(CA)
Paso de cableado (establecer un PLC) 350-1000mm Ajustable sin escalonamiento
Velocidad de la línea de tracción Máx. 40m/min
Potencia del motor del cabrestante 90KW(CA)
Tamaño de la bobina de pago en la jaula PND630
Cabrestante de doble rueda forzado Ø 2000mm
Tamaño de la bobina de pago central PND500-PND630
Tamaño del carrete de la bobina de recogida PN1000-PN2000
Altura del centro de la máquina 1000mm



Máquina para fijar cables de alta velocidad Máquina para fijar tambores 2

Máquina para fijar cables de alta velocidad Máquina para fijar tambores 3

Modelo (Máquina de cableado rígida) JLK-500 JLK-630 JLK-710/720
Diámetro del alambre individual Cobre φ1.5-5 mm φ1.5-5 mm  φ1.5-5 mm
Aluminio φ1.5-5 mm φ1.5-5 mm φ1.5-5 mm
OD máximo del conductor cableado φ35-55 mm φ35-55 mm φ35-55 mm
Paso de cableado Jaula de cableado de 6 bobinas 40-719 mm 51-896 mm 54-963 mm
Jaula de cableado de 12 bobinas 40-719 mm 51-896 mm 54-963 mm
Jaula de cableado de 18 bobinas 44-793 mm 63-1056 mm 57-1012 mm
Jaula de cableado de 24 bobinas 51-924 mm 71-1246 mm 66-1190 mm
Jaula de cableado de 30 bobinas 57-1028 mm 87-1553 mm 79-1403 mm
Velocidad de rotación Jaula de cableado de 6 bobinas 230.6 r/min 180.1 r/min 150.6 r/min
Jaula de cableado de 12 bobinas 230.6 r/min 180.1 r/min 150.6 r/min
Jaula de cableado de 18 bobinas 208.5 r/min 155 r/min 142.6 r/min
Jaula de cableado de 24 bobinas 179 r/min 130.1 r/min 122.3 r/min
Jaula de cableado de 30 bobinas 161.8 r/min 115.9 r/min 102.7 r/min
Cabrestante Diámetro de la rueda del cabrestante 2000 mm 2000 mm 2000 mm
Fuerza máxima de tracción 30 T 30 T 40 T
Dispositivo pre-espiral Paso 500-2500mm 500-2500mm 500-2500mm
Potencia del motor 90-180 KW 110-180 KW 130-180 KW
Tamaño de la bobina 500*375*127 630*475*127 710*530*127
Bobina de pago central 1600*800*80 1600*800*80 1600*800*80
Bobina de recogida 2500*1500*125 2500*1500*125 3150*1900*160
Velocidad lineal máxima de tracción 69 m/min 69 m/min 62 m/min
Altura central 1000 mm 1100 mm 1100 mm

4.2.1 Tamaño de la bobina en la jaula: PND630

4.2.2. Velocidad máxima de rotación de la jaula de cableado:

  • 6 bobinas: 197r/min
  • 12 bobinas: 178r/min
  • 18 bobinas: 157r/min
  • 24 bobinas: 133r/min

4.2.3. Potencia del motor de la jaula de cableado:

  • 6 bobinas: 75kw (CA)
  • 12 bobinas: 75kw (CA)
  • 18 bobinas: 75kw (CA)
  • 24 bobinas: 75kw (CA)

4.2.4. Rango de paso: 350-1000mm Ajustable sin escalonamiento en HMI

4.2.5. Forma de accionamiento de la jaula de cableado: accionamiento de motor independiente de conexión directa

4.2.6. Estructura de la jaula de cableado: integrada

4.2.7. Forma de tensión de pago en la jaula: Tensión de fricción mecánica tipo correa

4.3.8. Máquina de parada automática de alambre roto tipo pulso

4.3.9. Forma estructural: Estructura de horquilla de disco plano impulsada por un motor independiente, con cuerpos retorcidos divididos en 6 partes iguales. La jaula de torsión está soportada en los soportes delantero y trasero por dos juegos de rodamientos de rodillos autoalineables de doble hilera, lo que garantiza la capacidad de carga axial de la jaula de torsión.

4.3.10. Monitoreo de rotura de alambre: utilizando el sistema de detección de rotura de alambre totalmente automático DXJ, salida de interruptor eléctrico, precisa y confiable. Puede detenerse y frenar de manera oportuna cuando el alambre se desconecta o se agota, y puede mostrar una indicación en la interfaz hombre-máquina.

4.3.11. Método de carga: Carga y descarga a través del dispositivo de elevación en el taller del usuario, y el carrete de alambre se bloquea con un pasador de bloqueo para evitar que se arroje.

4.3.12. Forma de tensión: Una fricción mecánica tipo correa, y el tamaño de la tensión se puede ajustar manualmente.

4.3.13. Forma de frenado: El freno de la jaula principal adopta un freno de compresión de aire plano de disco para reducir el impacto de la inercia de parada de emergencia en los componentes de transmisión. Principio de funcionamiento del frenado de toda la máquina: Coordinado por un controlador lógico programable (PLC), el controlador del motor de frecuencia variable, la resistencia de frenado, la válvula proporcional de presión de aire, etc. completan conjuntamente la parada lenta, la parada rápida, la parada de emergencia y otras operaciones de toda la máquina.

4.3.14. Hay botones de control como parada de emergencia, avance lento y selección de control de desconexión en el extremo frontal de cada sección de la jaula, y se proporciona una toma de corriente de 220 V para facilitar la operación.

4.3.15. Toda la máquina se opera mediante una pantalla táctil a color en la interfaz hombre-máquina, y es coordinada y gestionada centralmente por un controlador lógico programable (PLC).

4.3.16. Cubierta protectora: Adopta una red de protección de seguridad tipo pared de doble cara, que está hecha de placas porosas y tubos cuadrados soldados entre sí. La red protectora se puede quitar rápidamente.



Marca de las piezas principales:

7.1 Marca del rodamiento (HRB.)
7.2 Marca del aparato de baja tensión (Certificación Schneider UL)
7.3 Marca del componente neumático (Certificación AIRTAC UL)
7.4 Marca del motor de accionamiento principal (Certificación WEG UL)
7.5 Marca del motor de recogida (Certificación WEG UL)
7.6 Marca del inversor (Certificación Inovance UL)
7.7 Pantalla táctil (Certificación Siemens S-200 UL)
7.8 PLC (Certificación Siemens 12 pulgadas UL)
7.9 Grado del perno Clase 8.8
7.10 Todos los motores y componentes eléctricos cumplen con la certificación UL,



Máquina para fijar cables de alta velocidad Máquina para fijar tambores 4
