Máquina de fabricación de conductores compactos Máquina de ensamblaje de tramos rígidos JLK400/6+12

Name: Máquina de fabricación de conductores compactos Máquina de ensamblaje de tramos rígidos JLK400/6+12
Brand: Beyde Trading Co.,Ltd
SKU: 400/1 + 6 + 12
Availability: InStock

Detalles del producto

Lugar de origen: China.

Nombre de la marca: Beyde

Certificación: CE

Número de modelo: 400/1 + 6 + 12

Condiciones de pago y envío

Cantidad de orden mínima: 1 juego

Detalles de empaquetado: Embalaje de contenedores de seguridad

Tiempo de entrega: 90 días

Condiciones de pago: El importe de la ayuda se calculará en función de la cantidad de productos que se hayan vendido.

Capacidad de la fuente: 200 sistemas/año

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Detalles del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Compact Conductor Making Machine, Rigid Frame Stranding Machine, Conductor  Stranding Machine


Diámetro del cable de entrada:	Se aplicará una presión de 1 m/s.	Velocidad de la línea de tracción:	Se trata de un sistema de control de la velocidad.
Válvula de tensión:	Las partidas 1 y 2 no se aplicarán.	Diámetro de la bobina:	500 mm
Toma el carrete:	Φ1250-2500 mm, para las partidas de las que se trate	Gama de echada:	stepless
velocidad linear:	Se trata de una medida de la velocidad.	Rueda del cabrestante:	Las demás:
Motor de accionamiento:	55 kW	Transmisión:	Motor separado
El tamaño de la compensación:	1600 mm o según el tamaño del cable	Día terminado:	25 mm
Dirección de giro:	S / Z opcional	Dirección:	decidido por el usuario

Diámetro del cable de entrada:	Se aplicará una presión de 1 m/s.
Velocidad de la línea de tracción:	Se trata de un sistema de control de la velocidad.
Válvula de tensión:	Las partidas 1 y 2 no se aplicarán.
Diámetro de la bobina:	500 mm
Toma el carrete:	Φ1250-2500 mm, para las partidas de las que se trate
Gama de echada:	stepless
velocidad linear:	Se trata de una medida de la velocidad.
Rueda del cabrestante:	Las demás:
Motor de accionamiento:	55 kW
Transmisión:	Motor separado
El tamaño de la compensación:	1600 mm o según el tamaño del cable
Día terminado:	25 mm
Dirección de giro:	S / Z opcional
Dirección:	decidido por el usuario

Descripción del producto

Máquina de fabricación de conductores compactos Máquina de ensamblaje de tramos rígidos JLK400/6+12

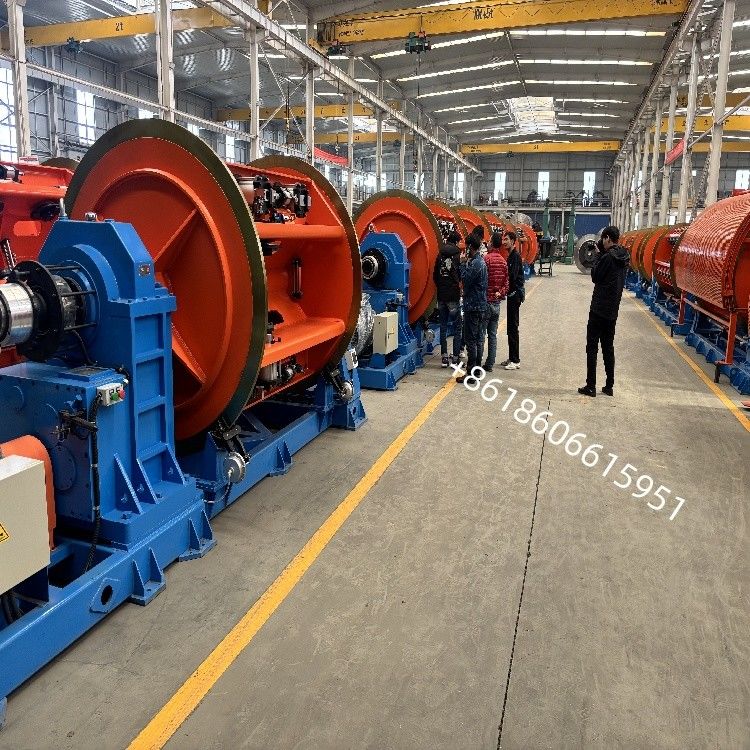

Máquina de fabricación de conductores compactos Máquina de ensamblaje de tramos rígidos JLK400/6+12 0

Aplicación

Es adecuado para la producción de alambre de aluminio desnudo de gran longitud de 1+ 6+ 12, alambre de cobre desnudo, alambre de aluminio con hebras de núcleo de acero y alambre de aleación de aluminio, alambre y prensado de conductores en forma de sector,en el conductor redondo, dibujo y prensado, y estrangulamiento de conductores de forma especial.

1Conductor muy compactado
2. Prespiral / en forma de sector recto / conductor de Milliken
3El conductor aéreo ACSR/AAAC/AAC
4. Conductor aéreo de alambre preformado (TW)
5. Proyección de cobre de los cables de alimentación

- No, no lo sé.	Las partidas	Características
1	Diámetro de un solo cable	Φ 1,2 - Φ 5,0 mm
2	Diámetro máximo de las ranuras	F 25 mm
3	Velocidad máxima de rotación de la jaula	6B:210RPM 12B:190RPM
4	Diámetro de la rueda del capstan	F1600 mm
5	Cubierta central de pago	F630 mm
6	La bobina de pago en la jaula	F4000 mm
7	Las demás máquinas de la partida 84	F800 mm-F1600 mm
8	Potencia del motor principal	55 kW, AC, 380 V, 50 Hz
9	Rango de inclinación de las barreras	50-600 mm sin escalones
10	Altura central de la máquina	1 000 mm

Información general sobre el tipo de máquina de marco rígido
Las máquinas tipo marco rígido son una variante de las máquinas tipo jaula que no tienen el dispositivo de pago, ya que la pieza de trabajo en las bobinas se instala directamente en los soportes de fijación,lo que simplifica mucho la tecnologíaEn la parte de torsión, las bobinas de pago con alambre están dispuestas en 3 filas lo más cerca posible del eje de rotación, lo que permite aumentar la velocidad de rotación a 180-350 rpm.

Las líneas de tipo marco rígido se utilizan para fijar núcleos redondos y sectoriales (perfilados) de cables de energía.

También existen líneas más complejas de este tipo: una máquina de pago pasiva de tipo voladizo se utiliza con mayor frecuencia como dispositivo de pago central,y también está equipado con un dispositivo de pago adicional de gran tamaño si es necesario..

Se puede utilizar una máquina de captación de tipo columna o portal como dispositivo de captación.

- No, no es así.	Las partidas	Cantidad
1	Φ 630 mm Tipo de pago manual	1 conjunto
2	400/6+12 Jaulas para lobos	1 conjunto
3	Sistema de carga lateral para cada jaula	1 conjunto
4	Estante de moldeado de alambre	1 conjunto
5	Estante de moldeado con alambre y de moldeado con alambre	1 Grupo
6	Contador de contadores	1 conjunto
7	Φ1600 mm Ruedas de doble capstan	1 conjunto
8	Φ1600 mm Tipo de columna de captación con traverso	1 conjunto
9	Sistema de transmisión	1 conjunto
10	Sistema de control eléctrico	1 conjunto
11	Valla de seguridad	1 conjunto

Máquina de fabricación de conductores compactos Máquina de ensamblaje de tramos rígidos JLK400/6+12 1

Máquina de fabricación de conductores compactos Máquina de ensamblaje de tramos rígidos JLK400/6+12 2

Máquina de fabricación de conductores compactos Máquina de ensamblaje de tramos rígidos JLK400/6+12 3

Máquina de fabricación de conductores compactos Máquina de ensamblaje de tramos rígidos JLK400/6+12 4

Máquina de fabricación de conductores compactos Máquina de ensamblaje de tramos rígidos JLK400/6+12 5
