Detalles del producto
Lugar de origen: porcelana
Nombre de la marca: Beyde
Certificación: CE
Número de modelo: 1250/1 + 1 + 3
Condiciones de pago y envío
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: Embalaje de contenedores de seguridad
Tiempo de entrega: 90 días
Condiciones de pago: El importe de la ayuda se calculará en función de la cantidad de productos que se hayan vendido.
Capacidad de la fuente: 200 sistemas/año
Utilización: |
La máquina de fijación de cables |
El color: |
Personalizado |
Nombre: |
máquina del desarme |
Función: |
colocación de alambre eléctrico |
PLC: |
Las empresas Siemens |
Trenzando la echada (milímetros): |
Entre 200 y 5000 |
Rotación de la jaula (rpm): |
50r/min |
Garantización: |
12 meses |
El motor: |
Las empresas Siemens |
Las demás máquinas: |
Japón YASKAWA |
Utilización: |
La máquina de fijación de cables |
El color: |
Personalizado |
Nombre: |
máquina del desarme |
Función: |
colocación de alambre eléctrico |
PLC: |
Las empresas Siemens |
Trenzando la echada (milímetros): |
Entre 200 y 5000 |
Rotación de la jaula (rpm): |
50r/min |
Garantización: |
12 meses |
El motor: |
Las empresas Siemens |
Las demás máquinas: |
Japón YASKAWA |

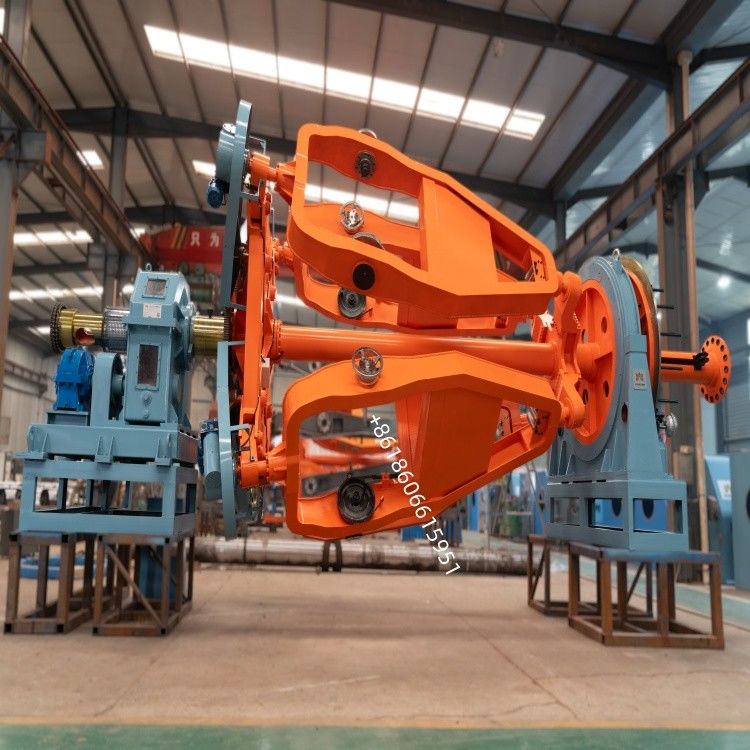

Máquina de colocación de cuna: conocimientos técnicos y aplicaciones para la fabricación de cables
Aplicaciones
La máquina de colocación de cuna es un equipo importante para el cableado de cables, utilizado principalmente para operaciones de cableado de 3 a 7 cables aislados de núcleo.
Cables eléctricos de voltaje medio y bajo
Cables de control
Cables de comunicación.
Cables de minería
Además, también se puede utilizar para producir cables circulares o de sección transversal en forma de abanico, que admiten procesos de cableado con y sin retrocesión.
| Modelo | Área de la sección transversal del cable único (mm2) | Diámetro máximo del cableado (mm) | Velocidad de cableado (m/min) | Capacidad de carga de la unidad | Potencia del motor principal (kW) |
|---|---|---|---|---|---|
| Se aplicará el método de clasificación de los productos. | Entre 10 y 25 | 75 | 3.5 ~ 25.4 | 151 a 2652 | 37 |
| Se aplicará el método de clasificación de los productos. | 10 ~ 35 | 100 | 4.9 ~ 35.5 | 415 ~ 7100 | 55 |
| Se aplicará el método de evaluación de la calidad de los productos. | 6 ~ 20 | 63 | 3.5 ~ 25.4 | 110~1910 | 30 |
¿Por qué nos eligió?
Una amplia experiencia en la industria
Tenemos más de 40 años de experiencia en la fabricación de equipos de cable y hemos instalado más de 300 equipos de cableado y colocación de cables para clientes de todo el mundo.
Alta eficiencia y ahorro de energía
Nuestra máquina de colocación de cuna adopta tecnología avanzada de motor, bajo ruido de operación y bajo consumo de energía.
Soluciones personalizadas
Proporcionamos una variedad de modelos y configuraciones (como 1+3, 1+1+3, 1+4, etc.) para satisfacer las necesidades de producción de diferentes clientes.
Calidad y soporte fiables
Nuestros productos son sometidos a estrictas inspecciones de calidad y ofrecen un servicio completo después de la venta.
| Yo... |
| Ponga la línea dia. | Ø6- Ø25 mm |
| Velocidad máxima de rotación de la jaula de la hebra | Se aplicará el procedimiento siguiente: |
| Diámetro máximo de colocación | Ø80 mm |
| Lanzamiento | 500-3600 mm (ajustable sin paso) |
| Velocidad máxima lineal | 50 m/min. |
| Fuerza de tracción máxima | 1600 kg de peso |
| El tamaño de la bobina de pago en la jaula | PN1250 |
| Tamaño de la bobina de pago central | PN1250 |
| Tamaño de la bobina de toma | PN1000- PN2000 |
| Potencia del motor principal de la jaula de encadenamiento | 45 kW (cambio de corriente) |
| Potencia del motor de toma | 5.5 kW ((AC) |
| Potencia del motor de arranque | 18.5kW ((AC) |
| Máquina alta | 1 000 mm |
El tamaño de la bobina de pago:PN1250
Capacidad máxima de carga: 3 T por bobina
velocidad máxima: 50 r/min
Rango de inclinación: 500-3600 mm (ajustable sin pasos en PLC)
Potencia del motor de accionamiento: 45KW ((AC))
El cabrestante se maneja a través de la pantalla táctil HMI, y el controlador programable PLC coordina y controla el arranque, parada, corrida y otras operaciones de la jaula del cabrestante.
El eje principal es una pieza completa de tubería de acero sin costura de alta calidad, accionada por un motor de frecuencia variable de CA separado,y tiene la función de fijación izquierda y derechaEl 100% de torsión hacia atrás se realiza a través del mecanismo de engranaje planetario.
Toda la máquina está diseñada para funcionar a alta velocidad, sin carga de remolcador, y atraviesa la caja de reducción y el rodamiento interno del gran asiento de rodamiento.
El mecanismo de giro hacia atrás de la jaula varada adopta el giro hacia atrás del engranaje planetario, que puede soportar un gran par.
La jaula de varamiento es accionada de forma independiente por un motor CA de 45 kW con un codificador incorporado.El codificador funciona en un sistema de control de circuito cerrado y está coordinado y controlado por el controlador lógico programable PLC y cada unidad.
Tensión de recuperación: la cuna del carrete proporciona la tensión requerida para la recuperación a través de la fricción mecánica de la correa, y la tensión se puede ajustar manualmente.
Sistema de frenado: el sistema de frenado de la jaula de gancho: el freno de presión de aire, el convertidor de frecuencia, la resistencia de frenado, etc. son coordinados por el PLC para completar el proceso de frenado.Todo el proceso de frenado está sincronizado con toda la máquina para garantizar un tono estable.
Hay 12 juegos de soportes de carga de cuerda en el extremo de salida del cuerpo de la jaula principal.
