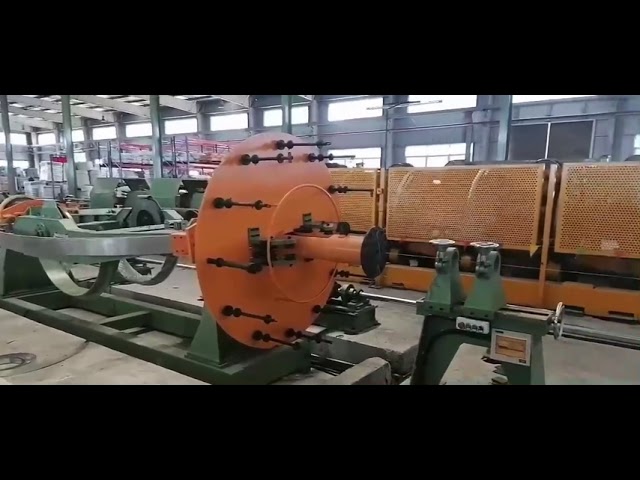

Esta máquina usada principalmente para torcer cuatro corazones aislados redondos, detrás-torciendo el formulario de la encalladura, y también con la función del relleno y del taping no-metálico

Parámetro técnico principal 2

2,1 cante a base el diámetro externo 7-20m m

2,2 diámetro externo de colocación máximo Φ60mm

2,3 velocidad de rotación 200r/min

2,4 velocidad linear 160m/min de la tracción máxima

2,5 CAT 2000kg

2,6 tamaño PN1250 de la rentabilidad

2,7 tome el tamaño PN1600-PN2500

2,8 motor impulsor 45kW (CA)

2,9 grabando el motor 4.0KW (CA)

2,10 tome el motor 60N•M

Componente 3

3,1 PN1250 rentabilidad central 1set

3,2 1250/3B jaula 1set

3,3 muere el tenedor 1set

3,4 cabeza que graba na-metálico 1set

3,5 contador mecánico 1set del metro

3,6 CAT 1set

3,7 el tipo de columna Φ2500 toma con 1set transversal

3,8 sistema de transmisión mecánico 1set

3,9 sistema de control eléctrico 1set

4 estructura y especificaciones

4,1, jaula 1250/3B

4.1.1 velocidad de rotación 200r/min

4.1.2 roscar el diámetro de agujero 30m m

4.1.3 ambo el lado de la cuna adopta el soporte de rodadura, tipo de columna que afianza la bobina con abrazadera, con el dispositivo de fijación mecánico.

4.1.4 la tensión de la rentabilidad adopta control mecánico de la fricción, y ajustable

4.1.5 el arco de la encalladura adopta el acero especial o el material de alta resistencia de la resina.

4.1.6 se adopta el empuje y la cubierta protectora de tracción, y la cubierta protectora se entrelaza con el dispositivo eléctrico de la unidad, después de cierre que la cubierta protectora entonces enciende

4.1.7 la jaula es conducida por eje de tierra, la correa dentada y la polea de correa síncrona.

4.1.8 la jaula adopta el tipo de muchas secciones, neumático sistema de frenos del SID.

4.1.9 delante de la jaula equipada del soporte de relleno.

4,2 la asamblea muere tenedor

4.2.1 el tenedor se equipa de avanzar lentamente el botón.

4.2.2 la asamblea dual por separado puesta muere tenedor, la distancia es ajustable.

4,3 dispositivo que graba no-metálico

4.3.1 RPM máxima de grabar la cabeza 416r/min

4.3.2 tamaño conveniente Ø400×Ø52× (20-60) milímetrode la correa que graba

4.3.3 grabar la bobina de la forma tres, tipo de la tangente

4.3.4 conduciendo por el motor de CA 4.0kw por separado, control del inversor, controles de sistema síncronos su operación con la unidad en cierta proporción para obtener diversas echadas.

4.3.5 equipado del sistema de frenos neumático

4,4 contador mecánico del metro

4.4.1 diámetro de la rueda contraria 500m m

4.4.2 longitud máxima los 9999m de la exhibición

4.4.3 sola rueda, contador mecánico vertical del metro, entrada y mercado equipados del rodillo de guía.

4,5 CAT (confirme por favor, si usted que hace principalmente ABC telegrafía, después el cabrestante es mejor)

4.5.1 fuerza máxima 2000kg de la tracción

4.5.2 velocidad linear máxima 160m/min.

4.5.3 cambios 36 de la velocidad de la tracción

4.5.4 adopta la oruga neumática, compresa neumática el cable, neumático tensando las correas.

4,6 el tipo de columnade Φ2500 toma con la travesía

4.6.1 tipo cargado tipo de columna, fijación con abrazadera eléctrica

4.6.2 tamaño conveniente PN1250-PN2500 de la bobina

4.6.4 peso de carga máximo 15t

4.6.5 la elevación y la fijación con abrazadera eléctrica, la columna dos pueden elevación síncrona o por separado, elevación y fijación con abrazadera equipada del dispositivo de protección de la seguridad.

4,7 dispositivo central de la rentabilidad PN1250

4.7.1 tamaño conveniente PN1250 de la bobina

4.7.2 rentabilidad del tipo de columna, elevación y fijación con abrazadera eléctrica, y dispositivo de control mecánico ajustable de la tensión de la fricción.

4.7.3 colocado por separado, no ligado a la jaula.

4,8 sistema de control eléctrico

4.8.1 poder: sistema de los tres-frase-cinco-alambres, 380 (el ±10%), 50Hz.

4.8.2 el motor principal adopta el control del inversor, enrollando adopta la conducción del motor de esfuerzo de torsión.

4.8.3 las piezas eléctricas de la baja tensión adoptan principalmente la marca de “Chint”.

4.8.4 el motor principal adopta Siemens beta, control del inversor de Siemens. Y el PLC y la pantalla táctil adopta Siemens.

5. Dirección de la operación: la máquina derecha, medios que hacen frente a la máquina, la izquierda es rentabilidad, y la derecha es compensación.
